hi

ich sag gleich im voraus, was ich bauen will ist ein bissl komplizierter zu erklären

in endeffekt will ich, dass ein spiegel (größe z.b. 3x3cm)hin und her wippt
ca 10-20Grad nach links und 10-20Grad nach rechts

das ganze soll einige male die sekunde passieren

hab von irgendwem mal nen tipp bekommen von wegen mithilfe von elektromagnet und federstahl oder so, weiß es leider nicht mehr so genau.

wenn ihr irgendwelche ideen habt, die ihr auch gut erklären bzw aufzeichnen o.ä. könnt bitte gebt mir bescheid !!!!

EDIT:

thx für die vielen ideen !!! werde eines nach dem anderen ausprobieren solang es finanziell passt, bist das gewünschte ergebnis vorhanden ist.

danke auf jedenfall für die zahlreiche anteilnahme und eure kreativität!!
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

15.03.2009, 15:50 Uhr - Editiert von xxmaxl, alte Version: hier

einen 6-eckigen zylinder in eine richtung drehen lassen geht nicht?

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

wäre eine vorübergangslösung wenn ich sowas verspiegelt finden würde..
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

gscheit der Mann...Bin ich erst draufgekommen wie ich es von Dir gelesen hab.

noch ein vorschlag, ist aber mit etwas lärm verbunden... nimmst einen microservo vom modellbau und lässt diesen mittels endschaltern pendeln. ich als elektroniker würde sowas mittels einer kleinen steuerung lösen. der antrieb wäre entweder über batterien oder ein steckernetzteil möglich.

so etwas hab ich gemeint... wird aber aufgrund der geschwindigkeit für deine aufgabe zu langsam sein.

14.03.2009, 21:45 Uhr - Editiert von pommery, alte Version: hier
Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

ja die idee mit dem servo hatte ich ebenfalls, aber wie du eh auch schon gesagt hast ist die variante einfach zu langsam.
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Aber eine bessere Lösung als die 1. von ihm wird es wohl kaum geben. Außer es hat andere Gründe warum Du möchtest daß der Spiegel wippt.

brauche es für einen laser
dh. wenn das sechskantige teil sich in eine richtung dreht, dann hab ich den fächer immer von links nach rechts oder umgekehrt und nicht links rechts links etc....

außerdem wüsst ich nciht wo ich so ein sechskantteil herbekommen könnte
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Wenn du die Spiegel versetzt anbringst geht es doch.

Oder brauchst du den Laserstrahl auch IN der Wippbewegung ?

Aber wenn es abwechselnd links/rechts sein soll funktioniert es.

naja mir geht es beim laser um den fächer effekt.. und von dem her brauch ich ihn IN der wippbewegung und zwar nicht abwechselnd sondern wirklihc hin her hin her hin.....
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Da fallt mir derzeit nur ein, 2 Laser zu verwenden die sich entgegengesetzt drehen (abgedeckt um den Winkel den du sehen möchtest)

Soll heißen der 1 dreht sich von links nach rechts (im Kreis) und der andere entgegengesetzt. (synchronisiert). Gfallt mir aber ned die Lösung. Vielleicht fällt mir was ein. Die Disco-Beleuchtungsheinis haben da sicher was, aber das wird eher zu teuer sein.

hab nur einen laser

die discodinger sind preislich doch ziemlich hoch, drum hab ich mir ne laserdiode gekauft und das mit dem spiegel will ich selbst probieren etwas zu basteln.. nur die idee fehlt bisschen

------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Bitte pass auf Deine Augen auf. Ohne Witz. Ernsthaft !

Wenn mir was einfällt, schreib ich es, aber ich befürchte das bezahlbare Elektromotorentechnik das in der Geschwindigkeit nicht kann. Das mit der Feder kenn ich (noch) nicht.

14.03.2009, 22:25 Uhr - Editiert von google.bot, alte Version: hier

ich weiß, ist ein doch etwas stärkerer laser.. pass da schon auf. hat 100mW das teil

ja ich schätz ich muss schauen dass ich mir das andere nochmal erklären lasse
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Bedenke außerdem, daß bei einer 60 Grad Wippbewegung (in Summe) mehrmals pro Sekunde durchgeführt, das Auge das Ganze wahrscheinlich nur mehr als einen einzigen 60 Grad Fächer wahrnehmen kann. Das heißt so gesehen, ist die Frage ob das Ganze wirklich so oft mehrmals pro Sekunde passieren muß.

ja so soll man ja es eig auch sehen..
1mal pro sek ist zu langsam weil man da sieht wieder fächer "aufgebaut" wird von dem her muss das schon öfters geschehen
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Aber ist dann irgendeine Prismen-Linse nicht einfacher? (Fackel halt nicht Unterpremstätten ab. LOL)

2 Laser sind die Lösung. (Aber du brauchst ja keinen 2. physisch vorhandenen Laser. Du verwendest einfach einen 2. Spiegel:

2 simple Elektromotoren. Darauf befestigt ein kleiner Quader. Der Quader hat nur an einer Seite einen Spiegel montiert.

Der Motor des Motors A dreht sich von links nach rechts. Der Motor B dreht sich umgekehrt.

Der eine Motor (samt Spiegel ist z.B. unten montiert, der Andere oben)

In der Zeit in der der Spiegel des Motors A den Laser reflektiert, trifft beim Motor B der Laser auf die Quaderseite die keinen Spiegel hat.

Genaueres Timing des Effekts ergibt sich aus Geschwindigkeit der Motoren und Abmessung der beiden Quader.

Auf was gescheiteres komm ich nicht.

ja wäre ne idee

muss mal schauen was im keller so rumliegt das ich verwenden kann.

danke dir auf jedenfall, ich schätz das wird so ziemlich das einzig machbare sein (auch das was es mir finanziell wert ist)
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Sit vielleicht ein wenig kompliziert, aber ein Motor mit kreisscheibe und Gestänge tuts nicht?
__________________________________________________________________________________
Mein beitrag zum Umweltschutz

Spritmonitor.de

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

kannst mir das bissl genauer beschreiben wie du das meinsT?
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Nachdem ich nicht genau weiß, wie du das ganze tatsächlich aufbaeun willst ist das gar nicht so leicht. Der Spiegel müsste logischer weise drehbar gelagert sein. Der Antreib erfolgt über einen E-Motor, auf dem eine Scheibe (oder ein hebel reicht auch) sitzt. Die Drehbewegung des Motors kannst du jetzt Mittels eines gestänges in eine (mehr oder weniger) Horizontale Bewegung verwandeln => links rechts. Die Frage hierbei ist, wie siech das Pletztechnisch ausgeht, wie lang die verschiedenen Hebel sein müssen, ob das ergebnis zufreidenstellend ist, und wie die Drehzahl verkraftet wird.
Ein Vorteil wäre die mögliche Variation der geschwindigkeit.
__________________________________________________________________________________
Mein beitrag zum Umweltschutz

Spritmonitor.de

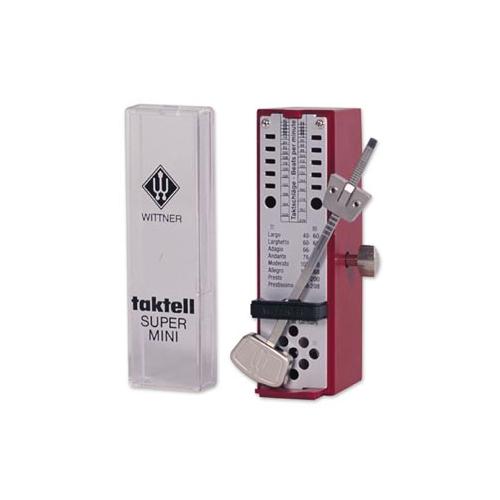

ist mir vorhin grad eingefallen... wenn du ein möglichst altes - die sind vom mechanischen aufbau stabiler - drehspulenmessgerät auftreiben könntest, dann könnts ohne großem aufwand gut klappen... google suche nach "drehspulen" oder "drehspulenmessgerät"

ich könnte dir auch einen kurzen aufbau zeichnen, wenns nicht anders ginge

ich hatte auch an eine kaminuhr gedacht und diese mit zwei elektromagneten (aus relais oder so) adaptieren, ist aber wahrscheinlich zu teuer für den aufwand.

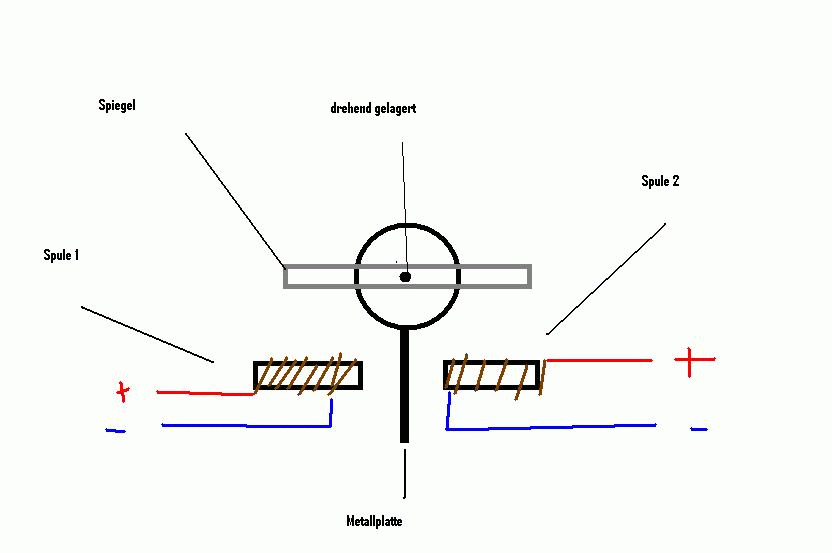

hab jetzt schnell ne skizze gemacht. mit einer feder für eine drehrichtung würde ichs nicht machen, da dadurch 100%ig eine unrhytmische hin- und herbewegung entsteht.

die beiden spulen kannst mittels microschalter abwechselnd ein- bzw ausschalten - geht mittels einfachem relais indem man eine spule auf einen schließerkontakt gibt, die zweite auf einen öffnerkontakt. so ähnlich wie bei zwei lichtschaltern in einem zimmer.

die lagerung von dem teil wo der spiegel sitzt soll sehr leichtgängig sein, da sonst die beiden spulen die drehung nicht schaffen werden. das plättchen in der mitte muss natürlich ein ferromagnet. metall sein.

der drehwinkel ließe sich mittels dem abstand der magnete zum drehpunkt einstellen, die geschwindigkeit ev. durch drosseln der stromversorgung auf die spulen.

14.03.2009, 23:02 Uhr - Editiert von pommery, alte Version: hier
Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

nachfragen, wie groß der drehwinkel bzw welche frequenz so ein ding schafft.

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Bestimmt nicht mehr als 240 bpm, also zwei komplette Bewegungen pro Sekunde.
Und wenn damit noch der Spiegel bewegt werden soll: entsprechend weniger

Am besten sicher mit der oben beschriebenen Art mit den zwei Elektromagneten. Falls du sowas bauen kannst

Ansonsten mechanisch:
Spiegel drehbar gelagert. An der Rückseite irgendwas senkrecht zum Spiegel befestigen. Zwei Zahnräder, die in einander greifen. Eines davon angetrieben. Auf beiden ein Mitnehmer befestigt, dürfen sich natürlich nicht im Weg umgehn

Entweder das Teil am Spiegel oder die Mitnehmer müssten dann in irgend einer Art und Weise elastisch sein, sodass sie sich bei maximaler Auslenkung des Spiegels noch leicht überlappen. Also ich würds massiv bauen, und dann am ende so ein...rund 2 cm langes teil ausm Joghurtbecher drankleben oder so

Alternativ alles massiv machen, und einen minimalen Rückstellmechanismus für den Spiegel bauen.

Skizze von oben:

15.03.2009, 03:56 Uhr - Editiert von OPZrox, alte Version: hier
Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

ist eine gute idee, durch die zahnräder kann ich mir ein regelmäßiges hin und her beschaffen.. und das mit dem mitnehmer dürft kein prob sein wenn man es auf verschiedenen höhen anbringt

------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

Hi

Wie wäre es mit einer Hebelkonstruktion und einem Motor, der eine Scheibe dreht.

http://forum.geizhals.at/files/352/spiegelwipe.jpg

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Also warum machst du das nicht wie bereits von dir beschrieben mit einem Elektromagneten. Die Geschwindigkeit kann man da bis zu Stroboskop Geschwindikeit verstellen.

Einfach einen Spiegel mit einem dünnen Eisenplättchen drunter auf eine Wippe, rechts und links drunter eine Spule mit Metallkern. Die werden dann eben durch eine Frequenzsteuerung und 2 Dioden, die aus dem Steckdosenstrom mit 50Hz einen "langsameren" Strom machen und somit die Elektromagneten abwechselnd angesteuert werden.

Funktionsprinzip ist 1. Stunde Physikunterricht Thema Halbleiter

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Kann Dir so etwas anbieten:

Kemo-Bausatz M133, fertig aufgebaut.

Es können viele verschiedene Figuren mit einem Laser an eine Wand projiziert werden. Mit 2 Reglern können Sie über die eingebaute Elektronik 2 Spiegelmortoren steuern, so dass viele verschiedene Figuren dargestellt werden können. Der erforderliche Laser liegt nicht bei. Als Laser sind geeignet: Laser-Pointer oder Lasermodule, die einen Laserpunkt erzeugen (ohne eingebaute Streulinse). Betriebsspannung für die Lasershow: 9 V DC, max.0,3 A. Maße: ca. 120x70x40mm

http://www.luedeke-elektronic.de/shop/pdf/m133.pdf

Mach mir ein Angebot!

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

weißt du wie ein alter elektrorasierer funktioniert?

ich geb zu der scherkopf schwingt wahrscheinlich öfter als von dir gefordert, aber vll ists ein denkanstoß

mafe

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

drehmagnet mit 60° winkel, dazu lm555 timer mit poti zum regeln der frequenz und zwei microschalter als phasenwender

bsp:

http://de.rs-online.com/web/search/searchBrowseAction.html?method=retrieveTfg&binCount=23&Ne=4294958012&N=4294964209+4294957990

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

übersteigt leider meine finanziellen vorstellungen für den spaß
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)

saugute und simple idee

hab mir grad einen 2x2cm spiegel ausgeschnitten und mit heißkleber draufgeklebt.

das einzige prob ist dass der winkel sehr groß wird aber sonst funkt es wunderbar und ist simple zu machen
------------------------------------------------------------
zu verkaufen:
Canon EOS 300D mit OVP
eine Menge "LEGRAND" Elektronikteile weiß (Steckerrahmen, Dosen, Schalter usw.)
