Hallo,

ich möchte aus der Rückseite meines Gehäuses (Stahl) ein Rechteck ausschneiden (ca. 12x3cm). Das Gehäuse ist hinten schwarz lackiert, und das ganze soll möglichst schön gemacht sein (gerade ausgeschnitten, keine Kratzer im Lack rundherum). Da mir die entsprechende Werkstatt fehlt möchte ich das irgendwo machen lassen.
Kann mir jemand einen Tip geben, wo in Wien man das professionell machen lassen kann?

lg
Rainer

probiers da:

http://www.pega-cut.at/

Hmm, ich glaub nicht dass mir das recht ist, wenn die mit Wasserstrahl an dem Gehäuse rumschneiden. Auch wenn fast alles ausgebaut ist, sind da noch USB-Frontanschlüssen, Kabel, Netzschalter etc. welche komplett nass werden. Zudem ist Wasser und Stahl=Rost.

Ich such also wen, der das konventionell macht.

lg
Rainer

es wäre die schohnenste art, blech zu bearbeiten. stanzen wird nicht möglich sein und sägen bzw. flexen wird keine schöne oberfläche erzeugen bzw mehr kratzer machen.

edit: lasercutten würde mir noch einfallen

29.11.2010, 19:00 Uhr - Editiert von Kub, alte Version: hier

lasercut ist eine gute idee! Google spuckt einiges aus, werde da mal bezüglich preis fragen.

lg
Rainer

erzeugt aber Hitze und der Lack ist dann erst weg...
normalerweise würde ich hier einen schlosser empfehlen, aber ein bereits lackiertes Blech bearbeiten ohne Spuren zu hinterlassen ist nahezu unmöglich..

Kauf dir ne Stichsäge. Vollflächig abkleben und anzeichnen. Loch bohren, ausschneiden. Kanten feilen.

ALexander

Mit einer Fräse gehts auch recht fein. Aber für ein dummes PC Kastl reicht eine feine Metall-Stichsäge locker.

mfg
lukas

Wie gesagt, mir fehlt die Werkstatt. Eine gute Stichsäge für gerade Schnitte kostet > 100€. Und dann fehlt was zum Gehäuse einspannen, Stichsäge führen etc.

Ich hab zwar eine 20€ Stichsäge und feine Blätter, nur bekomme zumindest ich keinen Geraden Schnitt damit zusammen. Deswegen möchte ich es machen lassen, und nicht selbst machen.

lg
Rainer

Wohnst in Wien?

Was kommt in den Ausschnitt?

ALexander

29.11.2010, 23:14 Uhr - Editiert von alx, alte Version: hier

Es schaut ein Teil vom CPU-Kühler raus. Genaues Schneiden ist mehr aus optischen Gründen als aus technischen Gründen notwendig.

Bitte jetzt keine Vorschläge á la "nimm einen anderen Kühler". Ich habe da nämlich eine fixe Idee...

lg
Rainer

Ich würde eher hinterher die Kante verkleiden, dann muss net perfekt geschnitten sein.

http://www.onlineshop-alzenau.de/product_info.php?info=p2_kantenschutz-fuer-bleche-bis-2mm-in-16-farben.html

ALexander

dann nimm ein größeres Gehäuse!
-------------------------------------------------------------------------------------
Wörter die die Welt nicht braucht: Dachbodenkeller, Abflußheizkörper, Mineralölsparlampe, Kopfnägelwäsche, Handymastzahnbürste, Abflußschachtel, Rotweinkachelofen

Danke für den genialen Tip!
lg
Rainer

Wenn du eine Zwinge hast, kannst du ja ein Lineal als Führungsschiene "anzwingen". An dem fährst du mit dem Schlitten der Säge entlang.

mfg
lukas

Wie meine Vorredner schon sagten: mit Klebeband abkleben. Und dann sägst Du nicht auf Endmaß, sondern ca. 0,5mm bis 1mm daneben. Den Rest erledigst Du mit einer feinhiebigen Feile.
Und dann kannst Du die Kanten auch noch mit Kantenschutz verkleiden, damit bekommst Du sogar grobe Unsauberkeiten verscheckt.
-----------------------------------------------------------------------------------------

DELL 2405FPW

In der Tat! So machen wir das im professionellen Schaltschrankbau auch. Die gesamte zu bearbeitende Fläche mit breitem papierbasiertem Klebeband, ähnlich Malerband (Tesa etc.) versiegeln. Darauf den gewünschten Ausschnitt mit Wasserfestem Faserstift anzeichnen. Im zu entfernenden Bereich ein Loch größer des verwendeten Stichsägeblattes bohren (tiefes Blatt bringt schöneres Schnittbild, flaches Blatt bringt kleinere Radien). Am besten erst flaches Blatt zum Kurvenanschnitt. Von der Bohrung heraus im Kurvenschnitt die Winkel anschneiden (also acht Schnitte von der Mitte heraus).Danach das Blatt auf tief umbauen und Stahllineal, Flacheisen etc. beidseitig so anspannen, dass die Blattaussenkante (Achtung, Blatt ist wellig!) unter Berücksichtigung des Stichsägenschlittens genau die Linie trifft. Das tiefe Blatt läuft nicht so schnell weg und sieht dann später besser aus. Wenn das gelungen ist, mit einer breiten Schlichtfeile entgraten. Zuletzt, falls nötig noch die Winkel mit einer dreieck-Schlüsselfeile die Ecken säubern. Jetzt Klebeband vollständig entfernen. Danach mit Farbe oder auch Klebstoff versiegeln, damit es nicht korrodiert. Mit Kantenschutz kannst Du das Ergebnis noch optimieren, dieser verkleinert aber etwas den Ausschnitt, eventuell vorab berücksichtigen. So erzielst Du ein absolut professionelles Design, wir verkaufen unsere Produkte weltweit als Marktführer im Sektor Laborvorbereitung Edelstahl, NE-Metalle, Erze, Gold-, Silber-Industrie und Bergbau für o.g Stoffe sowie Sand- und Zementstoffe/Alkali.
Ich bin dort im Elektronikbereich beschäftigt und würde es Dir wohl kostenlos ausschneiden, wohne aber in Osnabrück/DE. Falls Du das Gehäuse portofrei hersendest, tu ich es auch.
MfG, Olli

Hallo,
hört sich gut an. Ich glaube ich werd's dann doch selbst nach deiner Anleitung probiern.
Auch wenn's nicht perfekt wird - es ist eh nur die Rückseite.

lg
Rainer

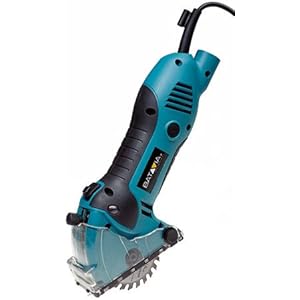

Mini-Handkreissäge?
Also sowas:

http://www.amazon.de/Batavia-Speed-XXL-Tauch--Handkreiss%25e4ge/dp/B003GSAZOY

Gibts aber auch im normalen Baumarkt, Weltbild usw..

Lg
Da Horstl

Hallo,

also weder Wassercut noch Laser eignen sich für dieses Vorhaben. Da in allen CNC Machinen das gutech Blech eingespannt werden muss und gegen jede Art von Verrutschen gesichert sein muss. Bei lackierten Blechen keine Chance.

Abgesehen vom chemisch behandelten Wasser, was Lack und Elektronik angreift.

Beim Laser wird die Hitz nicht nur den Lack verdampfen, sondern auch eine gewisse Verformung mit sich bringen. Es wird dann Spannungen im Blech geben...

Da man gut an das Seitenteil herankommt. Würde ich die mechanische Variante bevorzugen, und dann am Ende neu lackieren.

Dann benötigst Du auch keinen Kantenschutz....

Gruß
mafl

Was hat das mit der Mini-Handkreissäge zu tun??

Lg
Da Horstl

Wer Rechtschreibfehler findet darf sie behalten!

Zeit +
http://www.youtube.com/watch?v=nDpqN1VfRW8
