Wie bekomme ich den Stellmotor vom Scheinwerfer runter?

Wie bekomme ich den Stellmotor vom Scheinwerfer runter? (34 Beiträge, 938 Mal gelesen)

Du bist nicht angemeldet. [ Login/Registrieren ]

Hallo Leute,

vielleicht hat jemand für mich einen Tipp, wie ich den Stellmotor zur Höhenregulierung vom alten Scheinwerfer ohne Beschädigung runter bekomme, damit ich ihn dann auf den neuen Scheinwerfer stecken kann.

Hier der alte Scheinwerfer mit montiertem Stellmotor:
http://666kb.com/i/byyxvafntzsjsi32n.jpg

Detailaufnahme Stellmotor:
http://666kb.com/i/byz1663bg6nkixtzj.jpg

Hier der neue Scheinwerfer ohne Stellmotor:
http://666kb.com/i/byyxv4a90q554c45r.jpg

Danke!!

Edit:
gelöst siehe Post ganz unten (Bajonett + Gewinde lautet die Lösung).

25.11.2011, 22:29 Uhr - Editiert von Slipknot, alte Version: hier

vielleicht hat jemand für mich einen Tipp

So wie ich das auf dem Bild erkennen kann, scheint das Gehäuse des Stellmotors nur geklemmt zu sein. Also am besten mit einem zarten flachen Schraubenzieher bei möglichst wenig Krafteinsatz zu hebeln beginnen.
_____________________
Dell Precision M6600
i7-2720QM - ATI FirePro M8900 - 16GB DDR3 SDRAM 1600 - 128GB MyDigitalSSD mSATA SSD
HP EliteBook 2540p
i5-540M - Intel HD Graphics - 6GB DDR3 SDRAM 1333 - 80GB Intel Postville G2 SSD

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Ja danke - so hätte ich es auch vermutet gehabt.

Allerdings wie soll ich gleichzeitig bei allen Clips hebeln?

Vielleicht hilft auch ein bisschen Silikonspray damit es besser rutscht.

Es reicht wenn du ein paar Clips hebelst und dort gleichzeitig etwas einklemmst (mehrere kleine Schraubenzieher). Sobald du die eine Seite entclipt hast, geht der Deckel wie von alleine ab.
_____________________
Dell Precision M6600
i7-2720QM - ATI FirePro M8900 - 16GB DDR3 SDRAM 1600 - 128GB MyDigitalSSD mSATA SSD
HP EliteBook 2540p
i5-540M - Intel HD Graphics - 6GB DDR3 SDRAM 1333 - 80GB Intel Postville G2 SSD

jups sehe ich auch so

, ein wenig Silikonspray oder MOS2 kann aber nicht schaden, sieht so aus das da schon einiges an Dreck/Salz vorhanden ist und das Teil verklebt ist.
____________________________________

sakrefixnomol......

Wird gemacht - danke!

Danke für die sehr nützlichen Tipps!

Bitte bitte gern.
_____________________
Dell Precision M6600
i7-2720QM - ATI FirePro M8900 - 16GB DDR3 SDRAM 1600 - 128GB MyDigitalSSD mSATA SSD
HP EliteBook 2540p
i5-540M - Intel HD Graphics - 6GB DDR3 SDRAM 1333 - 80GB Intel Postville G2 SSD

Siehe Posting vom Geri... Bayonettverschluss.. das ganze Teil gehört 90° gedreht.

Allerdings ist es noch nicht ganz draussen irgendwie... nur 2cm

Ja schade, hab schon gesehen, dass wir alle daneben gelegen sind.
_____________________
Dell Precision M6600
i7-2720QM - ATI FirePro M8900 - 16GB DDR3 SDRAM 1600 - 128GB MyDigitalSSD mSATA SSD
HP EliteBook 2540p
i5-540M - Intel HD Graphics - 6GB DDR3 SDRAM 1333 - 80GB Intel Postville G2 SSD

Kannst ein Bild machen wo man von oben auf den Motor sieht, so daß man sieht wo die Klammern einrasten?

ConTen
____________________________________________________________________________
"Gott schütze uns vor Sturm und Wind....., und Autos die aus Frankreich sind!"

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Okay mache ich.

Ich meine damit den alten Schweinwerfer

ConZTen
____________________________________________________________________________
"Gott schütze uns vor Sturm und Wind....., und Autos die aus Frankreich sind!"

Hab gerade keine gute Kamera da, ich hoffe dieses Foto genügt:

http://666kb.com/i/byz1663bg6nkixtzj.jpg

Passt so.

Ich glaub das wirst nicht hören wollen, aber das passt nicht.
Die Klammern die den Motor halten, sind am Gehäuse vom alten Scheinwerfer.

Beim Neuen seh ich die nicht.

ConTen
____________________________________________________________________________
"Gott schütze uns vor Sturm und Wind....., und Autos die aus Frankreich sind!"

Die Befürchtung hatte ich bereits auch... da muss dann wohl ein neuer Stellmotor her

Na mal schaun ob ich ihn trotzdem mal runterbekomme.

Kannst den Scheinwerfer nicht umtauschen?

ConTen
____________________________________________________________________________
"Gott schütze uns vor Sturm und Wind....., und Autos die aus Frankreich sind!"

blödsinn....

schau dir mal das Bild an:

http://www.japanautoteile.de/parts/files//919275386.jpg

dreh mal am neuen Scheinwerfer das Teil (welches noch anstelle des Stellmotor ist) IM UHRZEIGERSINN um 90 Grad. Deswegen sind auch diese beiden Haltenasen rechts von der weißen Schraube. Dann löst sich dieses Ding und du kannst es abziehen (das ist nur eine Transportsicherung)

Wenn du auf dem Bild oben schaust siehst du dass es unten am Stellmotor ein Bajonettverschluss ist.

Genau so kannst du von den alten Scheinwerfern die Stellmotoren ausbauen, um 90Grad drehen und dann rausziehen.

Sehr viel mehr tricky ist der Einbau. Du musst mit der Kugel in die Pfanne ohne diese abzubrechen. Versuche mal folgendes, wenn du alles aufmachst ob du vielleicht mit einem Schraubenzieher diese Pfanne gegenhalten kannst.

Grüße,
Geri

25.11.2011, 16:42 Uhr - Editiert von Geri_65, alte Version: hier
Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Geh leck...
Musst Du immer alles besser wissen?

ConTen
____________________________________________________________________________
"Gott schütze uns vor Sturm und Wind....., und Autos die aus Frankreich sind!"

net immer, siehe Klima unter 5 Grad Off! Das hab ich echt nicht gewußt dass sich der Dreck abschaltet, sogar bei neuen Autos.

aber das ist ne einfache Übung, solche Scheinwerfer hat der Geri schon im Kindergarten umgebaut

Grüße,
Geri

hat der Geri schon im Kindergarten umgebaut

Einefetzen brauchst a ned

Hab mir das Bild vom neuen Scheini nochmal angesehen und die geriffelten "Griffmulden" gesehen.
Naja, die Qualität der Bilder korreliert halt nicht mit dem Sehvermögen meiner Augen

Scheysz Optiker

ConTen
____________________________________________________________________________
"Gott schütze uns vor Sturm und Wind....., und Autos die aus Frankreich sind!"

LOL

Grüße,
Geri

Hi Geri,

danke für deinen Tipp. Sehr guter HInweis!!!

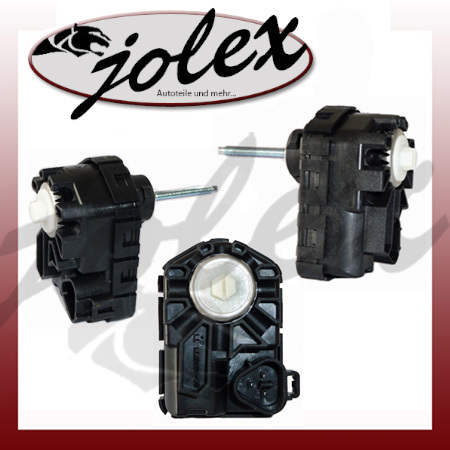

Hier noch ein Foto von dem Stellmotor (Nachbau):

hosted by 666kb.com

Goldrichtig dein Tipp, Geri!

Wenn ich es wie du sagst im Uhrzeigersinn 90° drehe kann ich es ca. 2cm abziehen. Der Bayonett-Teil steht also tatsächlich richtig. Aber dann geht leider gar nichts mehr. Hab schon mit viel Kraft und Silikonspray probiert abzuziehen. No way

ist aber sicher nur so ein Kugel/Pfannen Prinzip, die Kugel ist fest in der Pfanne eingeclipst. Probiere vielleicht noch eines, nicht mit Gewalt ziehen, sondern etwas seitlich bewegen, möglicherweise ist die Pfanne gegen Zug gesichert.

reinschauen kannst nicht? Schon alle Leuchtmittel etc. draussen?

Grüße,
Geri

Danke für den weiteren, wieder sehr wertvollen Tipp, Geri.

Den alten Scheinwerfer wollte ich auf Ebay "verschenken"... aber notfalls könnte ich schon auch zerstören. Ich werde mal versuchen ob ich ihn den durchsichtigen Kunststoffteil vorne entfernen kann. Vielleicht sehe ich dann den Übeltäter.

Jetzt ist das Teil unten :D

Es hatte keine Kugel/Pfanne sondern einfach ein stinknormales Linksgewinde.

Also zum Ausbau:
1. das gesamte Teil im Uhrzeigersinn ca. 70° (bis zum Anschlag) drehen. Damit ist der Bajonett offen (kann man durch vorsichtiges anziehen testen)

2. am weißen Sechskant beim Stellmotor gegen den Uhrzeigersinn drehen bis der Stellmotor komplett gelöst ist.

Klingt einfach - ist auch, wenn man es mal weiß

Ich hoffe der Stellmotor tut noch seinen Dienst. War schon halb zerlegt und schwer mechanisch beansprucht.

na super, ein bissl konnte ich doch helfen, den Rest hast du selber hinbekommen!

Ich hoffe der Stellmotor tut noch seinen Dienst. War schon halb zerlegt und
schwer mechanisch beansprucht.

wurscht. Ich musste auch schon mal einen Stellmotor aufmachen und die Leiterbahn nachlöten, ging danach wieder jahrelang bis zum Verkauf des Fahrzeuges. Diese Dinger sind zäh!

Grüße,
Geri

Ohne dir wäre jetzt sehr wahrscheinlich ein kaputter, aber nicht demontierter Stellmotor vor mir!

Herzlichen Dank!

Diese Dinger sind zäh!

Kann man das Teil eigentlich auch testen bevor man es einbaut? Es hat 3 Pins - kann man irgendwo Gleichspannung anlegen und testen?

Kann man das Teil eigentlich auch testen bevor man es einbaut? Es hat 3 Pins -
kann man irgendwo Gleichspannung anlegen und testen?

das würde ich eher nicht machen!

Grund: (Zumindest bei meinem so): Die Leiterbahnen sind ziemlich unterdimensioniert, können bei soviel Stromstärke sehr leicht durchbrennen. Und ohne die exakten Werte zu wissen würde ich da nicht einfach was anstecken, kann in die Hose gehen!

Zwei Alternativen:

1.) Widerstandsmessung: Mal schauen, im Prinzip ist nur ein kleiner E-Motor samt ein paar Dioden drinnen. Angenommen der mittlere Kontakt ist Masse, dann legt das Steuergerät abwechselnd das Plus auf einen der äusseren Kontakte (für rauf bzw. runter). Dann sollten jeweils der Widerstand vom Motor messerbar sein, ich schätze mal rund 10 Ohm. Ist das der Fall, geht es sicher

2.) Direkt am Auto anstecken, noch ohne verbauten Scheinwerfer. Hier muss man unterscheiden, hast du eine manuelle LWR mit Stellrad innen, dann einfach am Rädchen drehen und ein zweiter guckt vorne ob sich was am Motor tut. Hast du eine automatische LWR mit Sensoren auf der Hinterachse, soll sich besagter Helfer in den Kofferraum wuchten und vorne sollten die Stellmotoren das ausgleichen, alles natürlich bei eingeschaltener Zündung. Theoretisch sollte sich ja schon beim einschalten der Zündung was tun, weil im Normalfall sich dann die LWR initialisiert.

Tut ein Motor nix, dann aufmachen und nachmessen wo das Problem liegt. Bei mir war eine Leiterbahn durchgebrannt, normal müsste das Teil in der Tonne landen. Geizig jedoch wie ich bin habe ich es nachgelötet, einfach ein Drähtchen als Überbrückung der schadhaften Stelle eingebaut. Ging wie gesagt bis zum Schluss perfekt.

Grüße,
Geri
