Da ich recht sensible Radkomponenten verbaue besitze ich "seit ewig" einen Drehmomentschlüssel der mit Bits ausgestattet werden kann.

Nun lege ich mir spezielle Pedale zu die über diesen http://www.amazon.com/gp/product/B00D05CCKS/ref=as_li_ss_tl?ie=UTF8&camp=1789&creative=390957&creativeASIN=B00D05CCKS&linkCode=as2&tag=dcr07-20 Adapter zu fixieren sind.

Dieses Ding passt auf meinen Drehmomentschlüssel nicht drauf, auch geht meiner nur bis bis 20NM, die Pedale sind aber mit 35NM anzuschrauben. Den hab ich aktuell: http://www.amazon.de/Syntace-Werkzeug-Drehmomentschl%C3%BCssel-Kauftipp-Torque/dp/B003TLR4F6

So, nun sieht der oben gezeigte Adapter jo so aus als wäre er in eine Öffnung einzuschieben, die Drehmomentschlüssel die ich so auf die schnelle finde haben aber die selbe Aufnahme wie meiner.

Bei dem Ding hier: http://www.amazon.de/Park-Tool-Drehmomentschl%C3%BCssel-10-60Nm-4001620/dp/B0029LD6V8/ref=sr_1_24?s=sports&ie=UTF8&qid=1441697291&sr=1-24&keywords=drehmomentschl%C3%BCssel steht was von 3/8 - also so wie beim oben gezeigten Adapter-mir ist nur nicht ganz klar wie dieser Adapter an dieses Ding gesteckt werden kann.

Es sei erwähnt das ich ein halbwegs gutes Werkzeug brauche, die Funktion des verbauten Pedals hängt extrem vom richtigen Drehmoment ab. ParkTool wäre mein Favorit-ists in Radfahrerwerkstätten doch selber bei den Profis quasi "Alleinherrscher".

Für qualitativ hochwertige Alternativen bin ich jedoch offen. Wie siehts bei Drehmomentschlüssels eigentlich bei Baumax usw aus? Haben die was brauchbares?

Bzgl. der Schlüsselgröße kann ich nicht weiterhelfen, aber bzgl. Baumärkte dafür.

Für qualitativ hochwertige Alternativen bin ich jedoch offen. Wie siehts bei
Drehmomentschlüssels eigentlich bei Baumax usw aus? Haben die was brauchbares?

War vor kurzem diesbezüglich im Baumax und Hornbach bei uns (Vlbg.). Resultat:
* Hornbach: Drehmomentschlüssel in div. Größen, jedoch alle für Auto & Co - nix für den gewünschten Bereich von 1-20Nm, eher so 50+
* Baumax: Ein No-Name Produkt, jedoch ebenfalls für größere "Dinger" (50Nm+)

Manchmal findest du in den Baumärkten noch was von Proxxon, die bieten ebenfalls recht gute Qualität, sind aber auch entsprechend teuer.

Wenn der Sturm losbricht,
verstummen die Einen vor Schrecken,
und die Anderen breiten, einem Adler gleich, die Flügel aus
und schwingen sich empor.

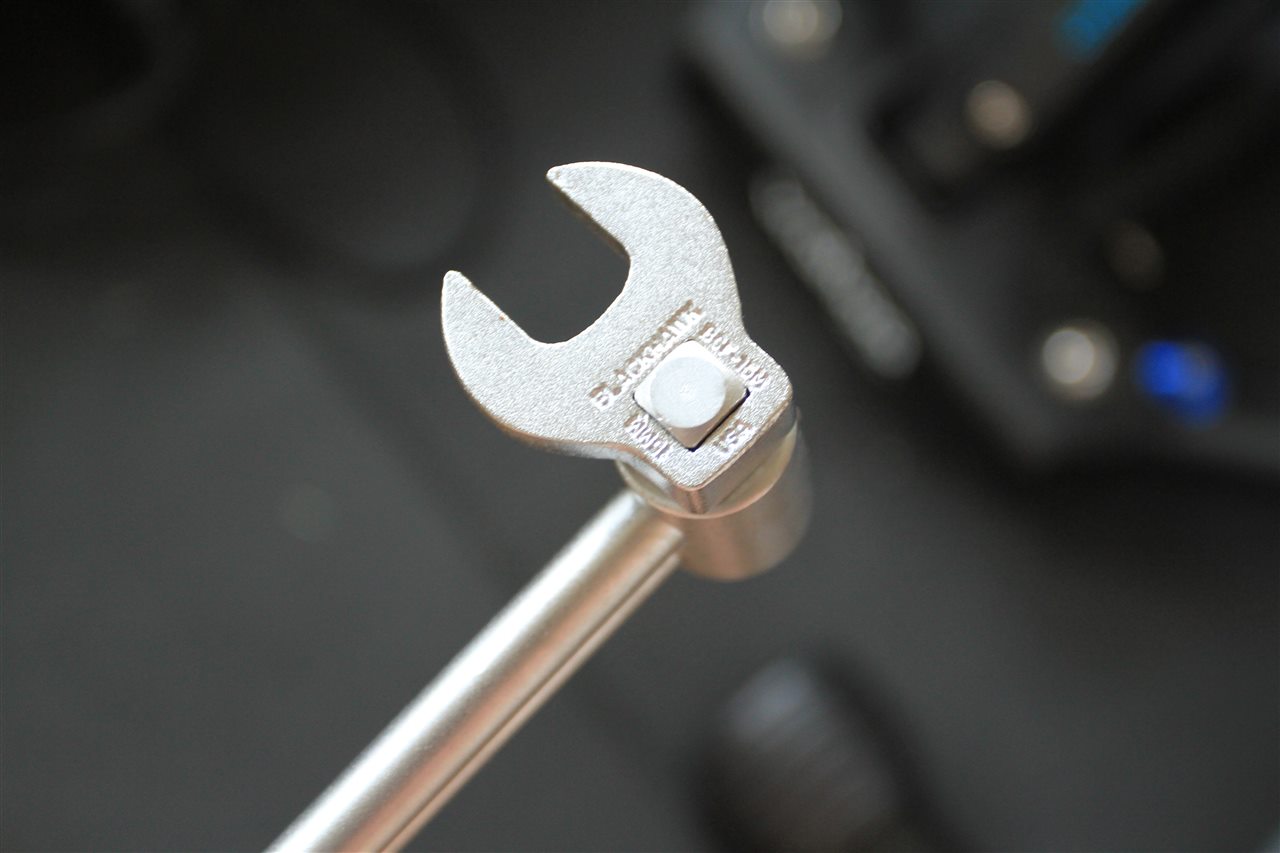

Herzlichen Dank an Raydoo für die Fotos

dann werde ich mal eine Runde drehen. Der Preis spielt im Endeffekt keine Rolle, das Radl wird um die 10.000€ kosten, da kommts auf 200€ für den Schlüssel auch nimmer drauf an. Auch sind das jo Anschaffungen die man "auf ewig" behält und in Anbetracht dessen das eine Beschädigung der Trümmer viel teurer kommt relativiert sich der Preis sowieso

http://wera.de/catalog_de.html?L=0&file=/de/drehmomentwerkzeuge.html

Vielleicht ist ja das passende dabei. Gibt es im gut sortierten Werkzeugfachhandel.

Und beim Bauhaus.

LG Mike

Gut zu wissen das Bauhaus nun Wera-Produkte führt.

Nun ist gut, ich hab dort schon vor 4 Jahren meinen Drehmoment ESD Schraubenzieher bestellt.

LG Mike

Und wie schaut es mir Standardsortiment aus? Schraubenzieher oder Knarren? Bits und Bitshalter werden auch ständig gebraucht.

Das haben sie eigentlich alles auf Lager, natürlich von Filliale zu Filliale verschieden.

LG Mike

diesen Adapter steckst du wie jede Nuss auf den 4-kant des Drehmomentschlüssels

also steck ich das auf diese Aufnahme rauf? https://www.bike-components.de/de/Cyclus-Tools/Drehmomentschluessel-Digital-p38829/

Ja sicher, wo sonst?

Aber die Frage ist eine andere. Die Mutter liegt zwischen Pedal und Kurbel? Kommst du dort mit dem aufgesteckten Gabelschlüssel überhaupt hin?

Mfg Lukas

Ja sicher, wo sonst?

ich dachte es gäbe für diese Art einfach andere Drehmomentschlüssel bzw hatte ich mal beruflich einen wo ich vorne Dinge reinstecken konnte...darum meine wohl falsche Annahme

Die Mutter liegt zwischen Pedal und Kurbel? Kommst du dort mit dem
aufgesteckten Gabelschlüssel überhaupt hin?

nun-da ich weiß wie das funktioniert, stelle ich mir diese Frage. Denn hätte der Schlüssel einen großen dicken "Kopf" wäre das wohl ein Problem. Somit muss ich wohl online bestellen und probieren und im Notfall zurückschicken.

Mein Vorschlag: Kauf einen simplen Gabelringschlüssel in der benötigten Dimension. Und eine Federwaage, mit der du nach Abmessen der Schlüssellänge die erforderliche Kraft in Newton am Schlüssel wirken läßt. Die Waage hängst du in den Ring. Formelsammlung aus der Mittelschule dient zur Errechnend der Newtonmeter

Mfg Lukas

na das ist zu "aufwendig", ich bin ein Feund schneller und vor allem praktischer Lösungen.

Du wirst noch viele Stellen finden, wo du mit klassischen Drehmonemtschlüsseln nicht hinkommst. Der ganze Antrieb steckt voll davon.

Mfg Lukas

Der ganze Antrieb steckt voll davon.

kann ich nicht nachvollziehen, keine Ahnung was du so baust an Rädern aber einzig bei den besagten Pedalen gibt's das "Problem". Egal ob Campa Antrieb, Sram, Shimano, THM, Rotor, SRM Powermeter, Stages...ich komm mit dem vorhandenen Werkzeug überall ran bzw hab für genannte Hersteller auch das Spezialwerkzeug zu Hause

Nur in diesem speziellen Fall ist es nun eben nicht egal ob ich etwas mit 30 oder mit 35NM anziehe und darum stellt sich das Problem nun erstmals wirklich. Auch liefert der Hersteller nix passendes

Im Normalfall kann man div Pedale über Inbus an der Pedalachse anschrauben und somit kommt man auch da locker ran, im aktuellen Fall ist das aber nicht machbar da hier die Elektronik/der Stecker eingebaut ist-darum hab ich dieses Problem nun erstmals seit 25 Jahren als Radlzsammschrauber

Tretlager in den Rahmen einschrauben?

Mfg Lukas

Tretlager in den Rahmen einschrauben?
</block

kein Problem mit div Montagezeug das die Firmen der Lager anbieten, für THM eines Freundes verwende ich das da: https://r2-bike.com/THM-carbones-Werkzeug-montage-clavicula-Innenlager-lagerschalen. Oft braucht man halt Spezialwerkzeug aber das hab ich soweit eh immer...

Einzig bei diesem Gabelschlüsselaufsatz kam ich ins grübeln weil jo Gabelschlüssel am modernen Rad so gut wie nie vorkommen...

Nebenbei: seit 2 Jahren hab ich kein Neurad mehr gebaut wo das nötig war, PressFit, BB30 / 386 und wie sie alle heissen sei "Dank" wobei man sicher diskutieren kann ob pressen nun grad sooo eine tolle Lösung ist

Ich tu nur noch Schlauchwechseln und Notaktionen an den Kinderrädern. Rest geht ans Radgeschäft. So teuer und filigran das Zeug ist, mach ich mehr hin als es einspart.

Mfg Lukas

Rest geht ans Radgeschäft. So teuer und filigran das Zeug ist, mach ich mehr
hin als es einspart.

ich könnt dir Sachen erzählen von "Radprofis" und deren Arbeit...du würdest weinen und alles Werkzeug selber kaufen...

Aber grundsätzlich hast recht. Wennst teures Zeug hast und niemanden kennst der vertrauenswürdig erscheint bist wohl besser beraten in den Laden zu gehen denn das Werkzeug geht ins Geld (das sich div Pfuscher und leider auch Radländern gerne mal ersparen), der Markt ist unübersichtlich-grad was Tretlagerstandards angeht und im Laden hast wenigstens nen Schuldigen wenn er *PIEP* baut

mir ist nur nicht ganz klar wie dieser Adapter an dieses Ding gesteckt werden
kann.

Wer Rechtschreibfehler findet darf sie behalten!

08.09.2015, 09:55 Uhr - Editiert von SeCCi, alte Version: hier

Der Drehmomentschlüssel ist entweder mit einem 3/8" Vierkant bestückt und dazu gibts einen Adapter von 3/8" auf 1/2" oder er hat einen 1/4" Vierkant und einen 1/4" auf 3/8" Adapter dabei.

--------------------------------------------

Wenn der Schaß stinkt, ist die Wurst fertig.

Ich wuerde an deiner stelle zum naechsten Stahlgruber,Birner etc. gehen und mir dort einen holen (Hazet,Gedore etc.).

Die dinger hast du ewig und 3 Tage...

Zgonc sollte sowas haben:

http://www.zgonc.at/profi-drehmomentschlussel-3-8.html

*******SIGNATUR*********

Zitat von \\ H //: wenn i Probleme will kauf ich online und zahl per Vorkasse
Quelle: http://forum.geizhals.at/t591666,5002602.html#5002602

Ich hab folgendes...

65 EUR - Proxxon Drehmomentschlüssel MICRO Click 20-100 NM (3/8")
http://www.amazon.de/Proxxon-23351-Drehmomentschlüssel-MICRO-Click/dp/B000S84TUQ/

70 EUR - Proxxon 23282 Steckschlüsselsatz mit Knüppelratsche, 3/8 Zoll, 47-teilig
http://www.amazon.de/Proxxon-23282-Steckschlüsselsatz-Knüppelratsche-47-teilig/dp/B002Z8F7BW/

Geht einwandfrei, deutlich günstiger als Hazet, Wera usw., und Qualität wie in den Amazon-Bewertungen erkennbar sehr gut! Kam beim Motorradumbau oft zum Einsatz. Im Steckschlüsselsatz hast auch sämliche Aufsätze zum Umbau an Zweirädern dabei. Der Drehmoment-Schlüssel geht übrigens in beide Richtungen, was bei Linksgewinden den ein oder anderen Ärger erspart!

Beide Produkte sind übrigens in jedem größeren Bauhaus (Bestpreis mit Amazon-Preisoffert!) lagernd, afaik hat auch Hornbach diese Produkte im Sortiment, die haben auch Bestpreis -10% zusätzlich.

08.09.2015, 13:35 Uhr - Editiert von Rips, alte Version: hier

Achtung, der Gabelschlüssel-Adapter verändert durch seinen Abstand zur eigentlichen Drehachse das Drehmoment. Wenn du 35Nm einstellst kommen nicht 35Nm am Schraubenkopf an.

hm..da hast recht, das hab ich nicht berücksichtigt. Ich werd mal den Hersteller der Pedale anschreiben zwecks Empfehlungen und auch um abzuklären wie genau das nun wirklich sein muss, welche Toleranzen erlaubt sind

Sofern das Drehmoment wirklich so entscheidend ist dann solltest die Finger von solchen Bastellösungen lassen. Es ist sinnbefreit einen teuren Drehmomentschlüssel zu kaufen und dann einen Adapter dran zu stecken der das Ergebnis verfälscht.

Such mal nach Drehmomentschlüssel und 16 Z oder 22 Z. Das sind die in dieser Größenordnung gebräuchlichen Systeme für Wechselköpfe abseits der üblichen Stecknüsse mit 1/4, 3/8 oder 1/2 Zoll, sprich wenn man Gabel, Ring oder was Oages braucht.
-------------------------------------------------------------------------------------------------------------------

Münzen oder Briefmarken sind mir zu langweilig, rote Stricherln sind mein Elixir

Sofern das Drehmoment wirklich so entscheidend ist dann solltest die Finger
von solchen Bastellösungen lassen. Es ist sinnbefreit einen teuren
Drehmomentschlüssel zu kaufen und dann einen Adapter dran zu stecken der das
Ergebnis verfälscht.

https://forum.geizhals.at/t869640,7520206.html#7520206

Nimm einfach ein Gedore mit 16 Z Anschluss und dazu entsprechend einen 15 mm (wenn ich richtig verstanden habe) Gabelaufsatz und das Trumm hast als Hobbyschrauber für die Ewigkeit. Bei Bedarf kriegst jederzeit weitere Gabelaufsätze nach.
-------------------------------------------------------------------------------------------------------------------

Münzen oder Briefmarken sind mir zu langweilig, rote Stricherln sind mein Elixir

08.09.2015, 18:06 Uhr - Editiert von Arnold, alte Version: hier

16 Z Anschluss

ok...blöde Frage: was ist das?

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

http://www.amazon.de/gp/aw/d/B000UYTZ7K/ref=mp_s_a_1_2?qid=1441729028&sr=8-2&pi=SX200_QL40&keywords=Torcofix+z+16&dpPl=1&dpID=21Ry9Sizm0L&ref=plSrch
Und
https://www.online-werkzeughandel.de/gedore-aufsteckmaulschluessel-16-z-15-mm-8791-15-7710580/gedore/drehmomentwerkzeuge/aufsteckwerkzeuge-16-z/a-96588/

-------------------------------------------------------------------------------------------------------------------

Münzen oder Briefmarken sind mir zu langweilig, rote Stricherln sind mein Elixir

ahhh super das schaut jo perfekt aus, vielen Dank

Ist halt eine nicht ganz billige Lösung, aber wenn einem schon mal beim festziehen der Commonrail-Leitung ein Aufsatz in die Tiefen des Motorraums verschwunden ist wird jede simple Aufstecklösung verfluchen.

-------------------------------------------------------------------------------------------------------------------

Münzen oder Briefmarken sind mir zu langweilig, rote Stricherln sind mein Elixir

08.09.2015, 18:35 Uhr - Editiert von Arnold, alte Version: hier

Ist halt eine nicht ganz billige Lösung,

das ist kein Thema, auch weil ich jo durchaus auch ab und zu mal was "verdiene" beim Aufbau von Rädern für andere Leute...und auch weil man sowas jo ewig hat....darum ist auch mein kleiner DrehmomSchlüssel keiner der billigen Sorte

http://www.amazon.de/gp/aw/d/B004GHBVC4/ref=pd_aw_sim_60_28?ie=UTF8&refRID=0M2DJBMSZHZ41KR07YGP

LG Mike

Die SE Aufsätze treiben mich zum Wahnsinn. Entweder sie klemmen oder haben Spiel und rutschen ständig runter. Aber um den Preis ein sehr schönes Set für den gelegentlichen Einsatz - da macht der TE sicher nix verkehrt!
-------------------------------------------------------------------------------------------------------------------

Münzen oder Briefmarken sind mir zu langweilig, rote Stricherln sind mein Elixir

Gutes Werkzeug kauft man NICHT im Baumarkt (dieser ist auch oft zu teuer ...) sondern in Werkzeug-Fachgeschäften.
z.B. "HAZET" ist ein Qualitätsfabrikat.

https://www.hoffmann-group.com/AT/de/hoa/search?type=product&search=Hazet+Werkzeug&adword=google%2FM_Hazet%2FHazet+Werkzeug%2Fhazet

http://hazet.toolteam.de.com/de-DE/category/drehmoment-technik-hazet-1819.html

Die meisten Drehmomentschlüssel haben eine Umschaltknarre und einen 3/8" Vierkant - so auch Dein:
Blackhawk By Proto BCF-15M 15mm Drive Crowfoot Wrench, 3/8-Inch
an der anderen Seite ist einen Gabelschlüsselansatz mit 15mm Maulweite.

Wo liegt das Problem ???

Was wurde es denn jetzt für ein Drehmomentschlüssel?

http://www.amazon.com/Ratcheting-Torque-Wrench-Color-Drive/dp/B0177Y43BI/ref=sr_1_2?s=sporting-goods&ie=UTF8&qid=1452771667&sr=1-2&keywords=Park+Tool+Ratcheting

Nettes Ding

Was mich noch neugierig macht: Welche besonderen Pedale verwendest du?

WB.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Ich verwende die Leistungsmesspedale von Garmin http://www.wigglesport.de/garmin-vector-2-pedale-mit-leistungsmesser/ , als Display für die Werte kommen ein Garmin Edge 520 http://www.wigglesport.de/garmin-edge-520-gps-fahrradcomputer-mit-herz-trittfrequenzsensor/ und eine Fenix3 http://www.wigglesport.de/garmin-fenix-3-gps-sportuhr-performance-set/ zum Einsatz

Den Drehmomentshclüssel hab ich genomment weil Garmin für genau diesen Schlüssel bzw für diese Aufnahme einen Aufsatz bei den Pedalen mitliefert

14.01.2016, 22:00 Uhr - Editiert von h-works, alte Version: hier

Ich verwende die Leistungsmesspedale von Garmin

Okay, da relativiert sich der Preis für den Drehmomentschlüssel...

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

jop

Und wenn man soviel in Leistungsmessung investiert sollte man auch alles dafür tun das die Werte auch passen-und dazu ist eine richtige Montage eben nicht ganz unwichtig
