Was zum Lachen - hat jemand schon so einen Murks gesehen?

Was zum Lachen - hat jemand schon so einen Murks gesehen? (93 Beiträge, 4156 Mal gelesen)

Du bist nicht angemeldet. [ Login/Registrieren ]

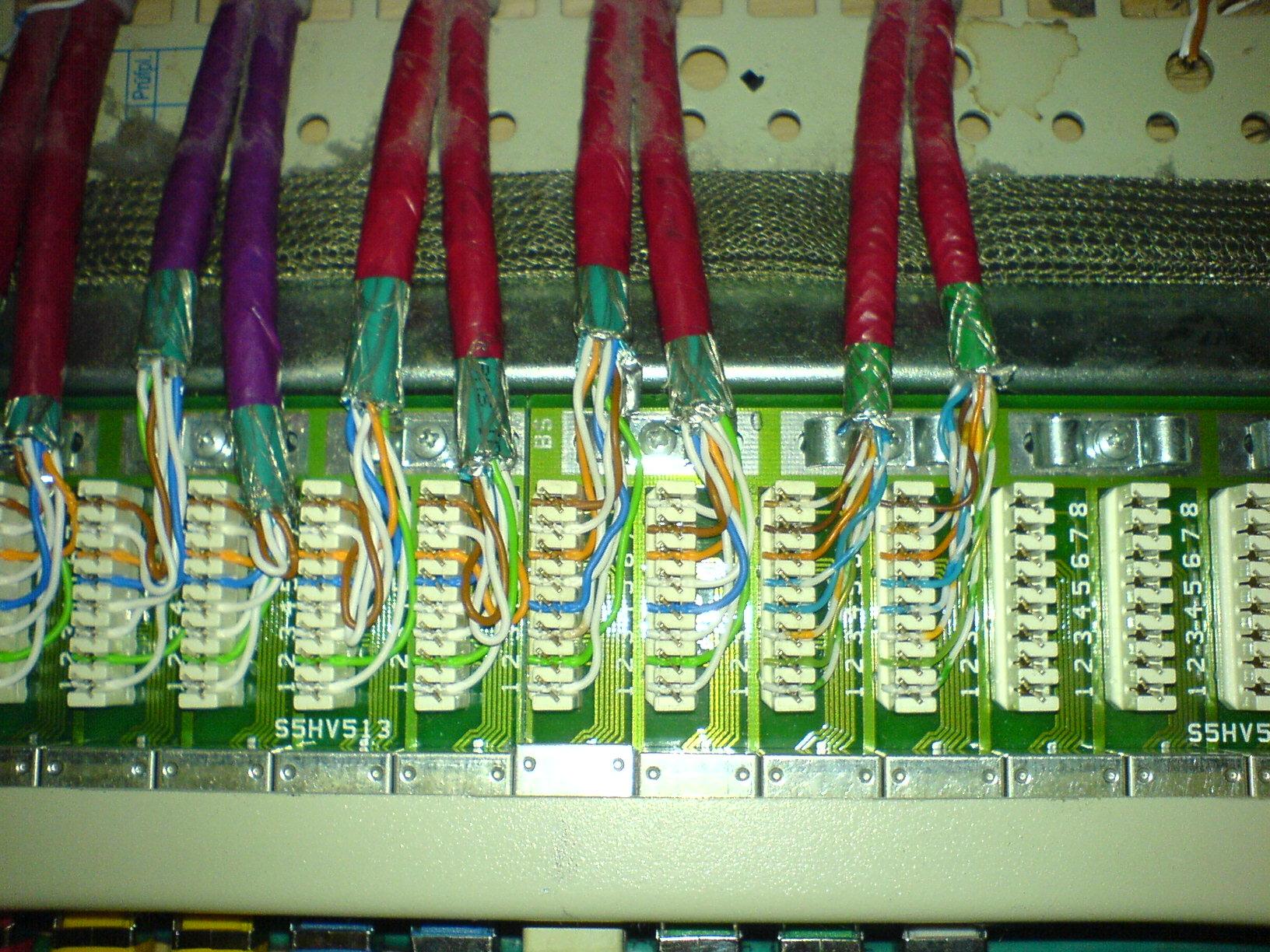

Gerade eben war ich bei Bekannten um "bloß mal den Switch anzustecken". Hab dann auch gleich per Laptop die Netzwerkdosen getestet und bis auf eine einzige Dose ist keine gegangen. Komisch... hab ich mal nen Blick ins Patchpanel geworfen und diesen Pfusch vorgefunden:

(ist zwar nur ein Handyfoto im dunklen - aber man erkennt schon einiges)

Was ich jetzt zu tun hätte, wenn ich das in Ordnung bringen möchte, ist klar: alles neu verdrahten - hab schon Angst wie die Dosen ausschauen. Aber bevor ich dass in Angriff nehme, mach ich den Bekannten mal klar, wie viel Arbeit die Sache ist

...

Na jedenfalls vielleicht für den einen oder anderen sicher witzig

----------------------------------------------------------------

Ok nachdem nicht jeder von euch schon mal Ethernet verkabelt hat, werde ich kurz das schlimmste Übel beschreiben.
Zunächst was ist ein Patchpanel: dient zu Übersichtlichkeit und zur praktischen Handhabung vieler Netzwerkkabeln. Durch ein Patchpanel hat jedes angeschlossene Kabel eine Buchse - also eigentlich rein mechanisch. Am Patchpanel wird dann z.B. durch Patchkabel ein Switch gehängt, der dann alle miteinander intelligent verbindet.

Auf der anderen Seite der Kabel die zum Patchpanel führen sind typischerweise Netzwerkdosen. Die Verbindung zwischen dem Patchpanel und der Dose sollte 1:1 - also Pin1 mit Pin1 etc. geschehen.

Also ein typisches einfaches Netzwerk könnte so aufgebaut sein:
Netzwerkdose <----unterputz Verlegekabel----> Patchpanel <---- Patchkabel ----> Switch

Jetzt zu den Problemen auf diesem Handyfoto:

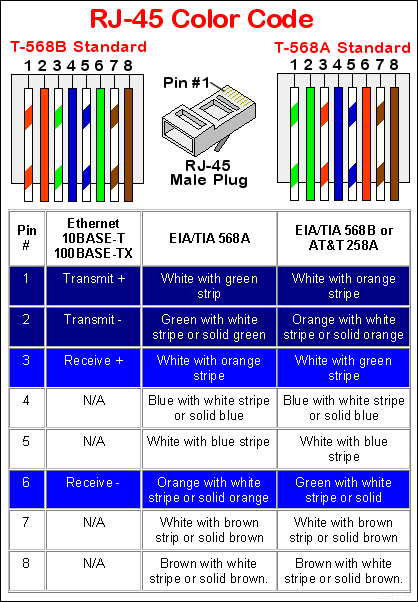

1. Pinbelegung: wie schon erwähnt ist diese essentiell und deshalb gibt es da auch zwei Standards, nach denen man verdrahten sollte. Eigentlich sollte in einem Netzwerprojekt immer der gleiche Standard verwendet werden. Auf meinem Foto wurde einfach irgendwie auf gut Glück verbunden (kaum eine Pinbelegung stimmt). Bei korrekter Verdrahtung wären logischerweise auch alle Farben auf den jeweiligen Pins gleich.

2. Schirmung: diese schützt die eigentlichen Datenleitungen vor elektrischen Störungen. Damit sie auch effektiv funktioniert ist wichtig, dass sie auf beiden Seiten also z.B. Dose und Patchfeld angeschlossen ist. Weiters dient das festklemmen der Kabel mit umflochteter Schirmung der Zugentlastung. Auf meinem Foto wurde sie einfach gar nicht daraufgeklemmt.

Vielleicht hat jetzt sogar jemand was dabei gelernt

mfg Slipknot

20.01.2007, 11:25 Uhr - Editiert von Slipknot, alte Version: hier

Handyfoto im dunklen

welches handy ?

007

Help the World Geh nicht nur die glatten Straßen, geh Wege, die noch niemand ging,
damit du Spuren hinterläßt und nicht nur Staub. Saint - Exupéry

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

SE K750i im Makromodus + Licht (3 LEDs) einschalten
mfg Slipknot

beachtliche qualität

007

Help the World Geh nicht nur die glatten Straßen, geh Wege, die noch niemand ging,
damit du Spuren hinterläßt und nicht nur Staub. Saint - Exupéry

Aber die eigentliche Botschaft des Fotos berührt Gott natürlich nicht - er weiß anscheinend genau zu wie viel Blödsinn Menschen im Stande sind zu machen.
mfg Slipknot

Bin eh schon da und leide mit dir.

lg
Gott

ist meine Annahme richtig, dass die Kabeln zuerst abisoliert werden sollten?

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Nein. Das Kabel wird mit dem Auflegewerkzeug hineingequetscht und stellt dabei den Kontakt mit der "Klemme" her.

Edith: siehe zB hier: http://www.netzmafia.de/skripten/netze/twisted.html

lg
Gott

19.01.2007, 21:42 Uhr - Editiert von Gott, alte Version: hier

aso, jetzt seh ich es erst: kabel nicht gescheit fixiert und die adern völlig durcheinander eingespannt

Hast du richtig erkannt. Hab auch ne kleine Beschreibung reineditiert.
mfg Slipknot

super erklärung, danke

Auflegewerkzeug

sowas nennt man Stripper oder LSA-Auflegewerkzeug!

____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

Wenn man "cool" sein will, nennt man es meinethalben LSA-Auflegewerkzeug. Jene, die damit arbeiten, nennen es korrekter Weise Auflege bz. Anlegewerkzeug. Dass so ein Werkzeug dieser Art "mit/durch LSA-Technik funktioniert", ist jedem Benutzer (hoffentlich) klar und bedarf somit keiner besoneren Erwähnung.

Ein Stripper ist ein Kabelabisolierer und hat mit LSA direkt nicht viel zu tun.

lg
Gott

darum habe ich AUFLEGEWERKZEUG geschrieben!
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

Und was genau willst Du mir damit sagen? Ganz besonders im Zusammenhang mit LSA UND Stripper?

lg
Gott

Ganz besonders im Zusammenhang mit LSA UND Stripper?

du hast geschrieben dass die kabel hineingedrückt werden...
und ich hab dann geschrieben -sollte ein unwissender mitlesen - dass man das so nennt, und wo iss jetzt dein problem?
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

Hab ich nicht genau das beschrieben?
Das Kabel wird mit dem Auflegewerkzeug hineingequetscht

Und dein Einwand, dass man das Ding Stripper oder LSA-Auflegewerkzeug nennt, ist grundfalsch bzw. nicht ganz korrekt.

lg
Gott

und er hat richtigerweise "mit dem Auflegewerkzeug" geschrieben.

Ob man jetzt LSA dazu schreibt oder nicht ist blunzn

Nur Quer bist wer...

TAUSCHE Xbox 360 Games: Project Gotham Racing 3, Dead or Alive 4 und Perfect Dark Zero gegen andere Xbox Games!

ist als jemand der sowas noch nie gesehen hat, habe mich zuerst gewundert, dass die kabeln nicht irgendwie fixiert sind (z.b. in den netten laschen). bei genauerem betrachten ist mir aufgefallen, dass die farben der litzen nicht immer einer bestimmten ziffer zugeordnet worden sind.
und was ist es wirklich?

Falls ich argen Blödsinn verzapfe, bitte richtigstellen!

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Hast schon sehr gut erkannt. Hab ne Beschreibung geaddet.
mfg Slipknot

viel spass, ganz so arg hatte ich es noch nie, obwohl

ich hatte mal einen, der hat versucht 4 cat5 kabel in eine 24mm rohrleitung zu ziehen, er hat sogar ca 12m geschafft, allerdings waren dann alle kabel putt

das problem war nur, deas er die wände aufstemmen musste um sie wieder heraus zu bringen

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

haha sehr geil - topt sogar meinen Kandidaten.
mfg Slipknot

ja, ich hab es zuerst auch nicht geglaubt, als er mich angerufen hat.

aber zu deinem kanidaten:

nimm ihm ordentlich was ab! er hat es verdient.

Hehe.

Na sind wie gesagt "Bekannte" - also werde ich schon fair sein.

Aber lies dir bitte noch meine Beschreibung (Eröffnungsposting) durch - bevor am Ende noch ich Blödsinn verzapfe. Danke!
mfg Slipknot

perfekt erklärt

siehe link in diesem posting http://forum.geizhals.at/t472223,3910427.html#3910427

Passt - danke!

Allmächtig bin ich Sachen Netzwerk ja auch nicht, aber ich kenne mich bei dem was ich mache schon aus - und ansonsten informiere ich mich halt weiter / hole mir Rat ein.
mfg Slipknot

so soll es sein, mach ich auch nicht anders. außerdem wäre es ja fad, wenn man nie im forum fragen müsste

12 Meter - Respekt!

mit viel spülmittel sogar um 2 ecken

hab 4 cat 7 in erinem schlauch mit 21 innendurchmesser
... das war eine fiecherei .. .und gehen tun alle ... mit allen adern

gigabit rennt super fein drüber
mfg st

Dieses Posting enthält Inhalte äußerster Grausamkeit und hätte von niemandem gelesen werden sollen! Das Lesen erfolgte auf eigene Gefahr! Eltern haften für ihre Kinder!

das glaub ich dir, wieviele ecken?

trotzdem ist es nicht klug !! was, wenn du mal eine leitung tauschen musst?

ich halte es bei der verbakelung so : genug platz und nicht bein kabel sparen.

bei meinem dachausbau hab ich zb rundherunm am boden entlang einen 14cm brüstungskanal verbaut.

siehe: http://www.merlinteam.org/download/CIMG2509.JPG

bei meinem dachausbau hab ich zb rundherunm am boden entlang einen 14cm
brüstungskanal verbaut.

hi! sowas werde ich brauchen. bezugszquelle?

naja hatte nur leider das vorhandene rohr ... ansonsten hätt ich viel stemmen müssen

das glaub ich dir, wieviele ecken?

zum glück nicht viele ...glaub es waren 3 ...und auch nur ca 5m lang
der rest liegt zum glück am dachboden in einem 10x5 cm kabelkanal

was, wenn du mal eine leitung tauschen musst?

pech haben und mich ärgern .. und alle rausreissen

ich halte es bei der verbakelung so : genug platz und nicht bein kabel sparen

ich normalerweise auch
...nein ...ich glaub das nächste mal gibts einfach nur ein lahmes wlan ... und ich scheiss aufs kabelziehen ... wenn es kein neubau mit einer super lehrverrorung ist

mfg st

Dieses Posting enthält Inhalte äußerster Grausamkeit und hätte von niemandem gelesen werden sollen! Das Lesen erfolgte auf eigene Gefahr! Eltern haften für ihre Kinder!

ich hab wlan nur für absolute notfälle, in zeiten von home-nas (werden immer besser) und
video/musik sammelwut verzichte ich auf die möglichkeit des gbit-lan nur ungern bzw. garnicht.

bei mir ist jeder pc (ausnahme sind nur die 2 pc zum arbeiten) mit dvb-s karte ausgestattet und die aufnahmen werden zentral auf (derzeit) einem fileserver gespeichert und gesichert.

wenn jetzt 2 oder 3 leute gleichzeitig vom server videos abholen, bist mit wlan schon lange am ende.

bei mir schauts auch kaum anders aus ..
nur die paar lan dosen die ich montiert hab waren eine höllen arbeit ...
egal wo man gebohrt/ gestemmt hat irgnedwo sind risse entstanden, glaich großere stellen als die gewollten ausgebrochen , irgendwo plötzlich mit dem bohrer auf einen naturstein gekommen, die vorhandenen rohre zu dünn .. was auch immer ...altbauprobleme hald ...

bin jetzt sehr froh übers gigabit lan . ...nur weis ich ned ob mir das der große aufwand, auch der finanzielle das nochmal wert *TRÖT* ... oder ob ich nicht dann, wenn ich einen haufen files verschieben will einfach eine externe hdd hin und her trage

Dieses Posting enthält Inhalte äußerster Grausamkeit und hätte von niemandem gelesen werden sollen! Das Lesen erfolgte auf eigene Gefahr! Eltern haften für ihre Kinder!

da du dich auszukennen scheinst, wie hoch schätzt du die erfolgschancen 1 bis max 2 stück cat6 durch eine normale rohrleitung über 4 ecken zu ziehen? (dose-rauf-rechts-runter-links-runter-dose)

ich beantworte gleich beide

bezugsquelle:

Elektro GbR Wermter&Heuer
Inhaber: Horst Wermter
Conrad-Ekhof-Strasse 7
Tel. 03621/850020
Fax: 03621/850021
Mo-Freitag von 8-17 Uhr
e-Mail: wermterhorst@t-online.de
Steuer-ID: DE 217460585
Amtsgericht Gotha

die ware wurde mit paketdienst innerhalb 7 tagen nach überweisung in die südsteiermark geliefert.

34m kanal mit deckel reinweiß 135/75
20 stk passende einbaudosen

exkl. mwst € 340,--- inkl verand

rohrleitung:

sollte gehen, wenn das rohr min 24mm hat (die dünneren haben 21mm).

wie lange müssen die kabel sein dose-dose + 1m?

danke für die infos, habe ich mal gespeichert. bei mir ist es erst september so weit.

sollte gehen, wenn das rohr min 24mm hat (die dünneren haben 21mm).
wie lange müssen die kabel sein dose-dose + 1m?

schwer zu sagen, ich schätze 15m. höchstens 20.

ich muss es neben einer bereits vorverlegte telefonleitung ziehen, dafür war verrohrung ursprünglich vorgesehen. ich werde also zusätzliche kabeln reinquetschen. telefonkabelrausziehen will ich nicht, ich will später keinen ärger mit dem vermieter haben.

wegen der ausführung (zuerst ca 1 m vom sicherungskasten ausgehend rauf, dann geradeaus in der decke, erst danach 1 stockwerk runter) wird der trick mit der seifenlösung eher nicht machbar sein.... glaubst wird es ein kraftakt sein oder mache ich mir da viel zu viel sorge?

telefonleitung ist gut !!!

folgender vorschlag: telefonleitung an einer seite abklemmen, mit der telefonleitung die einzugsfeder durchziehen - sollte an beiden enden rausschauen

alle 2-3 kabel (inkl telkabel) sauber befestigen (zugentlastet) und ca 50 cm dünn (1 schicht) mit isolierband zusammenbinden.

wichtig ist, das am einlauf

- ende während dem einziehen jemand die kabel gleichrichtet.

wenn es stecken sollte, einige cm zurück und beim wiederanziehen die einzugsfeder drehen.

seife auf jeden fall verwenden, du kannst eigentlich den ganzen kabelbaum einseifen - während den einziehen einfach durch ein tuch mit seifenlauge ziehen.

für telekabel gibt es eine zweite leerverrohrung

es müssen also nur telefon und ethernetkabel in einem rohr platz finden. man könnte sogar nach dem gleichen schema ein weiteres koax kabel ziehen (wo jetzt nur 1 telekabel koax geführt wird) um dvb-s twintuner receiver zu versorgen.

meine grösste sorge gilt eigentlich dem, dass sich die feder von den kabeln ablösen könnte und/oder ich nichts mehr durchkriege. es könnte auch sein dass die leerverrohrungen eingeknickt sind denn sie wurden im beton gegossen. ich hätte beim ausziehen ein riesenproblem.

nur was meinst genau mit einer saubere zugentlaste befestigung? soweit ich weiss gibt es eben bei den einziehfeder eine öse, wie genau sind die kabeln da zu befestigen? gibt es empfehlungen deinerseits für die einziehfeder?

metallfeder

zugentlastung funktioniert so:

die kabel ca 30 cm abisolieren, durch die öse, einmal umbiegen, mit isolierband festmachen, wieder nach oben biegen und isolierband herum bis zum ende - man darf vom kabel nix mehr sehen. und bitte gutes isolieband, kein billigband

ich gehe davon aus dass ich das ende von der feder in der rechten hand halte und die öse nach oben gerichtet ist, stimmt's?

die kabel ca 30 cm abisolieren, durch die öse

die ganzen 30 cm durch die öse? oder gar mehr? oder weniger?

einmal umbiegen, mit isolierband festmachen,

in welche richtung? richtung feder und mit der feder festmachen oder eine art schlaufe um die öse machen und am einzuziehenden kabel festmachen?

wieder nach oben biegen und isolierband herum bis zum ende

was meinst mit ende?

ps. sorry falls ich dir auf den keks gehe

ich mach dir eine zeichnung, dauert bei meinen zeichenkünsten aber etwas

Ach tu dir nix an. Beim nächsten Mal einziehen einfach ein Foto und gut ist.
mfg Slipknot

foto

super idee

eine fotostrecke

kommt morgen, sonst vergess ich noch

meine einzugsfeder ist im moment ausser haus

hat sich mein junior ausgeborgt

kommt am abend retour - dann mach ich fotoshooting

vielen dank, fall möglich hochauflösend hosten pls

kriegst du auf meinem server geliefert

link folgt am abend per pm

Versuche ich noch rauszukriegen.

An diejenigen die sich mit Netzwerkverkabelung auskennen: bitte meine Erklärung kritisch durchleuchten.

Bin übrigens auch nur mit Ubuntu unterwegs

mfg Slipknot

bitte meine Erklärung kritisch durchleuchten.

http://forum.geizhals.at/t472223,3911049.html#3911049
schon gemacht

____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

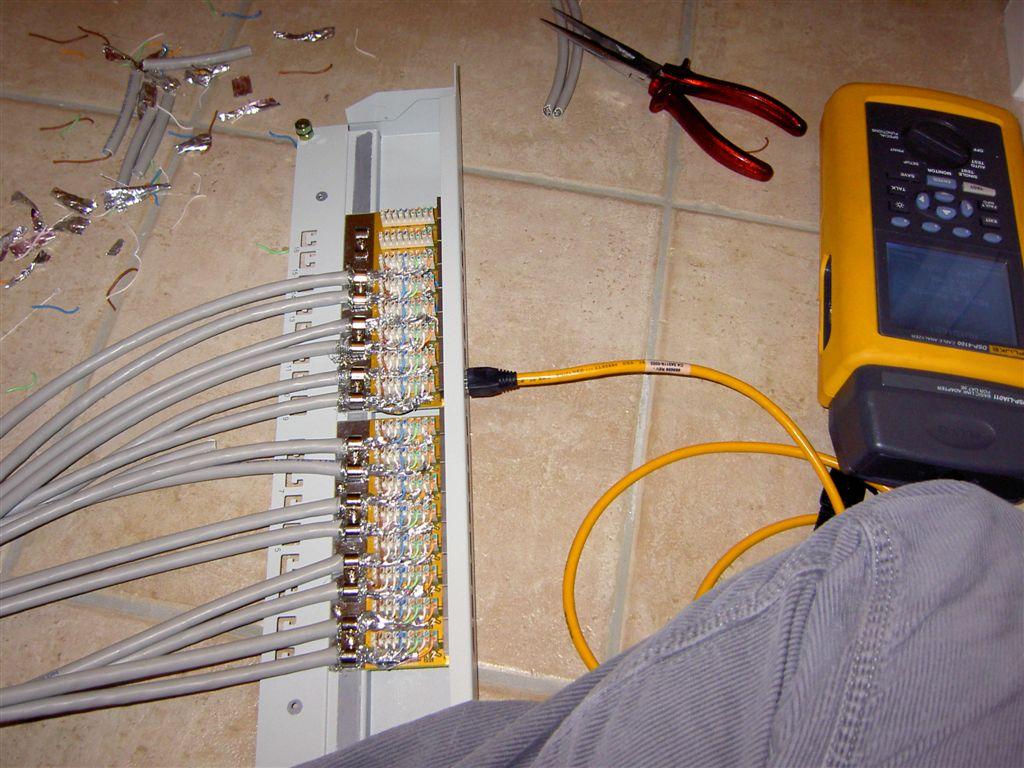

Damit zufrieden?

hosted by 666kb.com

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Hmm schaut doch sehr gut *verzweifelt nach Fehlern such*.

Passt - jetzt wissen die Leute auch gleich wie sowas richtig gemacht wird.

Danke
mfg Slipknot

flukehabenwill

frage:

die schirmung ist ja mit der Schelle verbunden...nur wo gehts dann eigentlich weiter hin ? ist das "Gehäuse" des Patchfeldes geerdet ?

ja normal erdest du das patchfeld auf den datenschrank
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

aha, ok

Und wie ist das mit Patchkabel die man selber macht ? Da hab ich ja dann auch ne Schirmung die dann an beiden Enden am plastik "ansteht" und somit eigentlich nur Antenne spielt.

Da hab ich ja dann auch ne Schirmung die dann an beiden Enden am plastik
"ansteht" und somit eigentlich nur Antenne spielt.

ne, da zwickst du die schrimung weg...
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

also ist sie dann zu nix nütze

genau
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

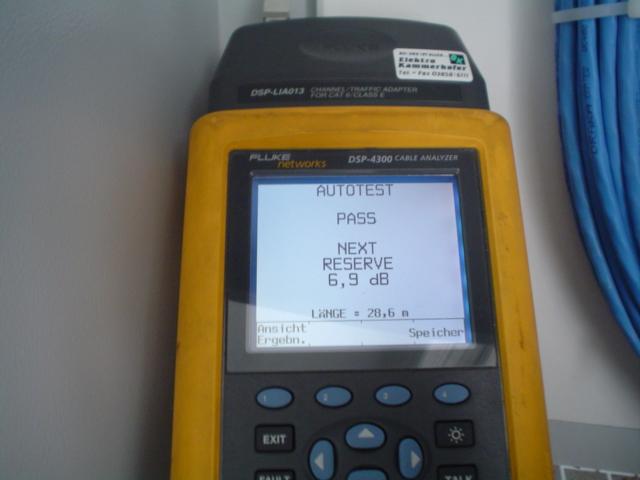

ui, ein fluke tester

die schrimung wird normal weggezwickt bis zur zugentlastung das wirklich nur die pins nach vorne zum kontakt gehen...

ad fluke...

hast schon mal mit dem DTX 1800 gearbeitet?

weil wenn ich das richtig sehe hast du da das DSP 4300 oder?
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

leider keine Ahnung, hatte ein Freund aus seiner Firma mit.
Was ich weis, das es eigentlich nur bis Cat5e ging.

Was ich weis, das es eigentlich nur bis Cat5e ging.

uh dann ist das gar net mal das DSP 4300 weil das haben wir auch und das geht bis Cat7 mit Adapter!
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

gute arbeit !

RoboCop™original sig busted

Was war denn da für ein Spezialist am Werk?

Die Messwerte wären sicher interessant gewesen

--
DiTech postete:
Sie haben offensichtlich 7mal mit dem Goldadler positive Erfahrung gemacht. Bei dieser Menge an Glück sollten Sie Lotto spielen.

GHF Watcher 1.3 - Firefox Erweiterung für Geizhals User

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Die Messwerte wären sicher interessant gewesen

da gibts keine messwerte sondern immer nur ein fail....
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

Öhm...aus welcher Anstalt, sagtest du, war die Person ausgebrochen, die das verursacht hat?

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

at. 2.
Auch wegen der Zugentlastung wichtig

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

danke - *hinzugefügt*
mfg Slipknot

wie schon erwähnt ist diese essentiell und deshalb gibt es da auch zwei
Standards,

und meistens wird A-code aufeglegt

diese schützt die eigentlichen Datenleitungen vor elektrischen Störungen.
Damit sie auch effektiv funktioniert ist wichtig, dass sie auf beiden Seiten
also z.B. Dose und Patchfeld angeschlossen ist. Auf meinem Foto wurde sie
einfach gar nicht daraufgeklemmt.

stimmt so net ganz....
wenn du eine strukturierte netzwerkverkabelung RICHTIG planst dann legst du immer Steuer/Datenleitungen GETRENNT von Energieleitungen...
Und die Verdrillung der Adern ist ja auch dazu da etwaige Magnetische Felder gegeneinander aufzuheben.

Vielleicht hat jetzt sogar jemand was dabei gelernt

ne, leider net....

Hab dann auch gleich per Laptop die Netzwerkdosen getestet

aber das kannst mir erklären wie du das gemacht hast...
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Wenn du etwas konstruktives zu dem Thread beitragen willst, so kannst du es gerne tun, aber andernfalls lass es bitte bleiben.

Du kannst auch gerne deine eigene Erklärung zu dem Foto schreiben... vielleicht wird sie ja sogar besser?
mfg Slipknot

Wenn du etwas konstruktives zu dem Thread beitragen willst, so kannst du es
gerne tun, aber andernfalls lass es bitte bleiben.

ich hab was dazugeschrieben was du ausgelassen hast...was passt dir da net?

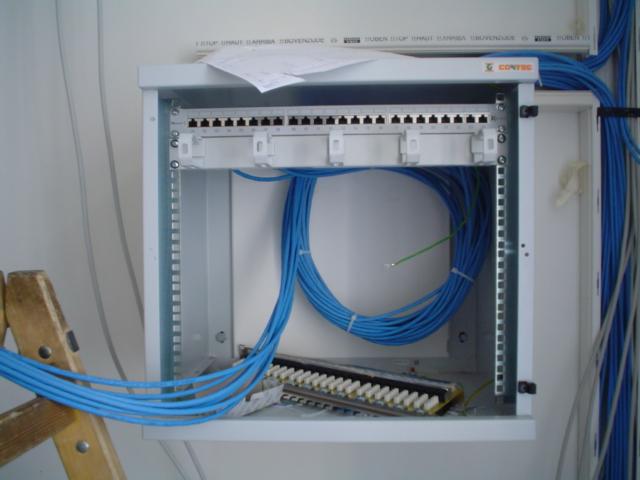

Hier ein paar kleine bilder von Netzwerkverkabelungen die ich gemacht habe:
http://666kb.com/i/al4ecro7bhlnl7q3e.jpg
http://666kb.com/i/al4edbueg65fs5kuy.jpg
http://666kb.com/i/al4edpibx8pviftga.jpg

vl. fällt dir was auf bzw. kommentierst es nur so!

____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

ok dann gebe ich dir halt eine detaillierte Antwort:

Vielleicht hat jetzt sogar jemand was dabei gelernt

ne, leider net....

Finde ich ein bisschen provokativ - wie schon geschrieben soll meine Erklärung für Leute sein die sich nicht auskennen und ich denke für den Zweck ist sie auch gut.

Hab dann auch gleich per Laptop die Netzwerkdosen getestet

aber das kannst mir erklären wie du das gemacht hast...

Nun welche Möglichkeiten hat man denn, wenn einem kein paar Tausend Euro Fluke-Messgerät zur Verfügung steht? Notebook anstecken und testen ob die Verbindung stabil ohne Aussetzer funktioniert.

wie schon erwähnt ist diese essentiell und deshalb gibt es da auch zwei
Standards,

und meistens wird A-code aufeglegt

Dazu liest man unterschiedliches - wie schon geschrieben ist halt wichtig, dass man sich an einen Standard hält.

     diese schützt die eigentlichen Datenleitungen vor elektrischen Störungen.
    Damit sie auch effektiv funktioniert ist wichtig, dass sie auf beiden
Seiten
    also z.B. Dose und Patchfeld angeschlossen ist. Auf meinem Foto wurde sie
    einfach gar nicht daraufgeklemmt.

stimmt so net ganz....
wenn du eine strukturierte netzwerkverkabelung RICHTIG planst dann legst du
immer Steuer/Datenleitungen GETRENNT von Energieleitungen...
Und die Verdrillung der Adern ist ja auch dazu da etwaige Magnetische Felder
gegeneinander aufzuheben.

Was soll denn dass nun heißen - wenn man perfekt plant und verkabelt hat man keine Störungen durchs Umfeld? Wofür werden denn dann die Adern verdrillt und zu welchem Zweck gibt es dann die Schirmung?
Was willst du damit aussagen? Stimmt schon die angesprochene Trennung von Daten und Energieleitungen, aber was habe ich konkret falsch geschrieben?
mfg Slipknot

ok ich seh schon du hast alles irgendwie falsch verstanden...

Finde ich ein bisschen provokativ - wie schon geschrieben soll meine Erklärung
für Leute sein die sich nicht auskennen und ich denke für den Zweck ist sie
auch gut.

sorry, war natürlich net so gemeint

Nun welche Möglichkeiten hat man denn, wenn einem kein paar Tausend Euro
Fluke-Messgerät zur Verfügung steht? Notebook anstecken und testen ob die
Verbindung stabil ohne Aussetzer funktioniert.

es gibt netzwerkkarten(habs in meiner HP workstation drinnen) die können auch die Pins einzeln durchgehen, ich dachte du hast das im notebook auch..

aber was habe ich konkret falsch geschrieben?

gar nix....ich hab dir nur aus meiner erfahrung berichtet wo ich in der projektierung von netzwerkanlagen in der größe von ~2000 Datendosen(cat7) mitwirken durfte...
und da kannst dir net den kleinsten fehler leisten(in der projektierungs und ausführungsphase)
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

Ok dann ist die Sache ja doch entschärft

. Hab mich ein bisschen angegriffen gefühlt - jo.

Nein von solchen Netzwerkkarten wusste ich nichts - klingt aber sehr interessant - kannst mir dazu mehr Infos geben?

Du hast mich zitiert und geschrieben "stimmt so nicht ganz". Stattdessen hättest du vielleicht besser schreiben sollen "dazu könnte ich ein Beispiel aus meiner langen Praxis geben".
mfg Slipknot

langen Praxis geben

lange praxis isses auch net...knapp 2 jahre!
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

hast du zufällig das bei den asus-boards mitgelieferte AI NET2 (virtual cable tester) tool ausprobiert?

ja genau das ist so ähnlich wie das von der HP-NIC!!
____________________________________________________________________

Im
Frieden begraben Söhne ihre Väter. Im Krieg begraben Väter ihre Söhne.

(Herodot von Halikarnassos)

Na dann ... VIEL SPaß!
_________________________________________________

Die Zweisprachigkeit in Kärnten MUSS gefördert werden!
Darum --- > http://www.prokaernten.at

Naja. Wenn er die passenden Dosen genauso verdrahtet hat, funkitionierts trotzdem.
Da ist die 1,2 3,6 Belegung aufgelegt, ohne aber zu berücksichtigen, dass das Panel diese Belegung offensichtlich bereits herstellt. Das würde ich zumindest aus der 1,-8 Nummerierung der Anschlüsse vermuten.

Gestehe aber, da schon manchmal mein blaues Wunder erlebt zu haben, wo die Nummerierung der Anschlüsse mit der tatsächlichen Kontaktierung aber rein gar nichts zu tun hatte.
Da war die richtige Kontaktierung nur mit Durchgangsprüfer zu ermitteln.

Es funktioniert genau eine Dose - wahrscheinlich mehr zufällig als gewollt.

Selbst diese Dose werde ich neu machen - ist ein schlimmer Pfusch

mfg Slipknot

Hat derjenige, der das verschalten hat, etwa geld für seine leistung erhalten? oder wars halt einer der sich selbt das mal schnell verdrahtet hat

ich meine, sich nicht an den standard zu halten ist eine sache (wenn die gegenseite die gleiche belegung hat) aber JEDEN anders zu belegen ist schon mehr als laienhaft.

Wer schläft, sündigt nicht.

Ich glaube Geld hat er dafür keins bekommen - hat auch irgendein "Bekannter" gemacht oder so...

Aber ich werde mich eh noch genau erkundigen wer der Schuldige ist!
mfg Slipknot

Dieses Forum ist eine frei zugängliche Diskussionsplattform.
Der Betreiber übernimmt keine Verantwortung für den Inhalt der Beiträge und behält sich das Recht vor, Beiträge mit rechtswidrigem oder anstößigem Inhalt zu löschen.
Datenschutzerklärung
