Hallo!
Ich bin auf der Suche nach einem preisgünstigen Gefälleprofil (1,4m / 1,5-2% Gefälle) aus Edelstahl für barrierefreie Duschen (zB https://www.google.at/search?q=gef%C3%A4lleprofil&tbm=isch ).
Bei diversen Baumärkten gibt es zwar entsprechende Produkte - bei Hornbach kostet die 1,5m Version allerdings ~135eur... meine Preisvorstellung wäre eher in Richtung 30-40,-

Fällt jemandem evtl. eine Alternative zu den teilweise absurd teuren Elementen ein - bzw. kennt jemand eine Firma (bestenfalls in Wien / Wien Umgebung / Bez. Mistelbach), welche Edelstahl Bleche ablängen und entsprechend biegen kann (und auch gewillt ist, für Privatpersonen ein einzelnes Stück zu fertigen

)?

Danke schon mal für eure Tips! LG

Im Frühjahr habe ich selber eine barrierefreie Dusche gebaut. So ein Gefälleprofil kenne ich gar nicht und hatte auch keinen Bedarf. Habe damals die schräge Bodenplatte in den Estrichausschnitt eingebaut, das Gefälle macht auf meine 1,20 Meter gerade mal ca. 2 cm aus. Da habe ich die Bodenfliese in Richtung Duschtasse geringfügig drübergezogen und den Spalt mit Fugenmasse verfüllt. Wohlgemerkt handelt es sich da um jene Seite, die man vom Raum aus in Blickruchtung Dusche gar nicht sieht. An den anderen beiden (Wand-)Seiten habe ich die Wandfliesen entsprechend angeschrägt und um diese 0-2 cm runtergezogen, das ist optisch harmonischer als eine sichtbare Edelstahlleiste.

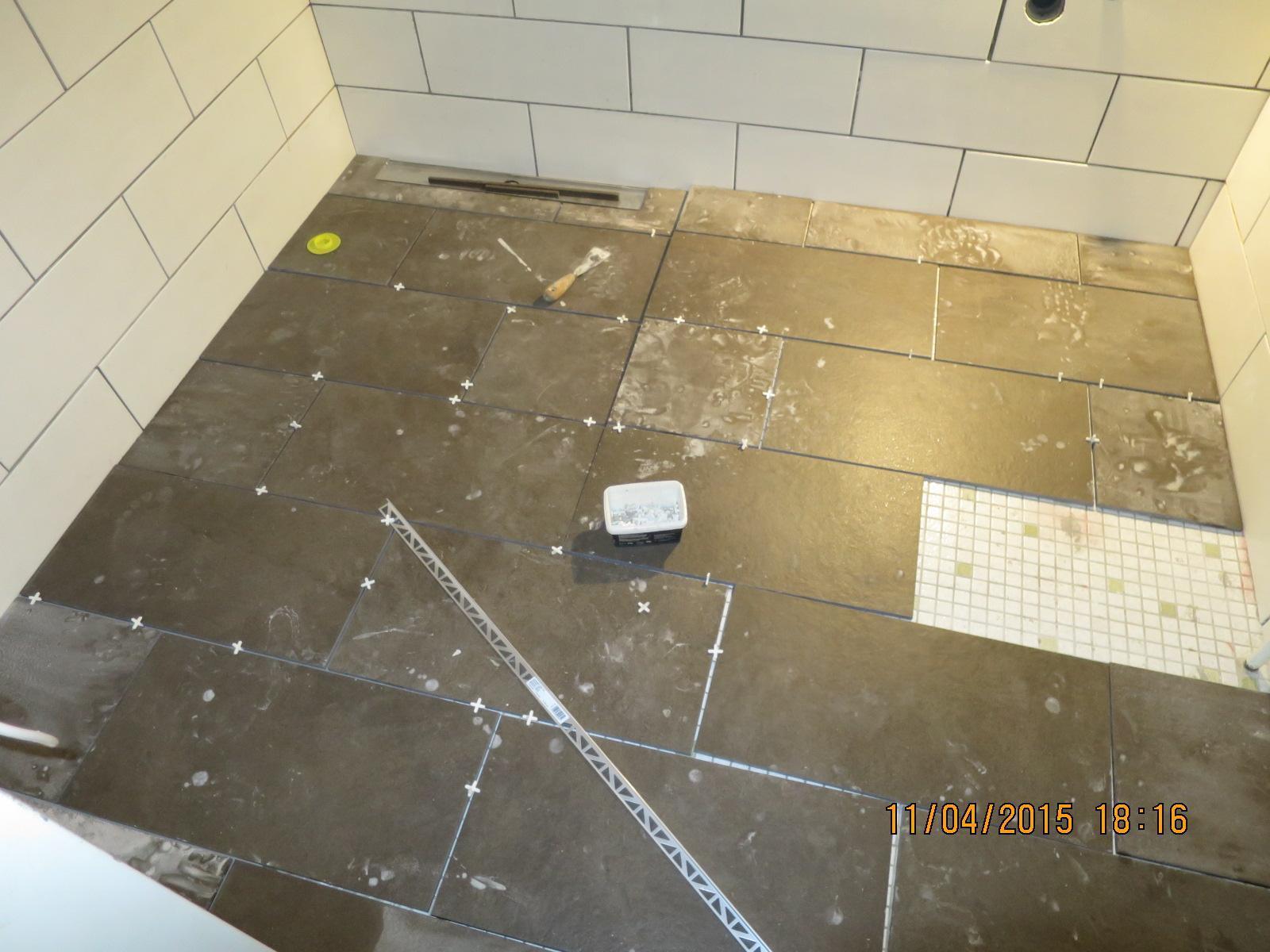

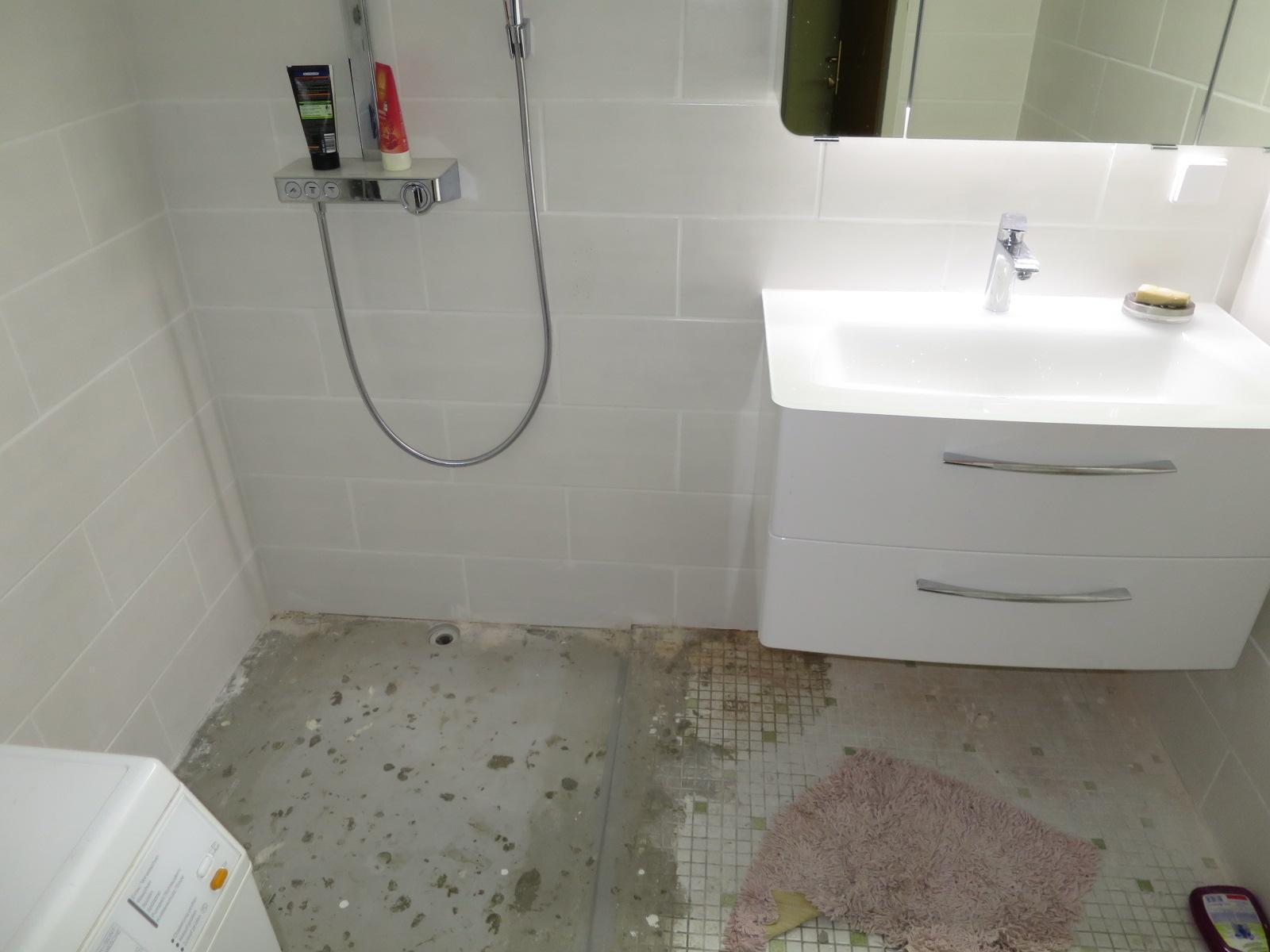

Hier zwei Fotos aus der Fertigstellungsphase (die braunen Bodenfliesen sind nur aufgelegt, um die Schnitte zu kontrollieren).

http://666kb.com/i/d64quj8xwedvsq30y.jpg

http://666kb.com/i/d64qpaxmxd1vqrumq.jpg

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

05.02.2016, 04:55 Uhr - Editiert von Weissbier, alte Version: hier

http://666kb.com/i/d64quj8xwedvsq30y.jpg

Du scheinst einen guten Geschmack zu haben, zumindest was den Badvorleger betrifft!

Er ist auch von seiner Arbeitsgeschwindigkeit überzeugt, immerhin steht das Duschbad allzeit bereit während der Aktion

__________________________________________________________________________________ Statistiken und Trends für World of Tanks: http://www.wotzilla.com

Besser der alte Vorleger vom WC als vorm Waschbecken stehen auf einem kalten und vor allem staubigen Boden und danach den Dreck in andere Räume tragen.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Du hast Bussibär getötet und benutzt ihn als Badvorleger!

--
I saw two shooting stars last night, I wished on them, But they were only satellites, It's wrong to wish on space hardware, I wish, I wish, I wish you'd care.

Die rosa Farbe an der Wand sind nict die Blutspitzer von der Bussibär-Tötung, sondern Haftgrund

Punkt 6: https://forum.geizhals.at/t874766,7591693.html#7591693

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Vielen Dank für all eure Tipps, Anmerkungen und die Fotos!
Bei mir siehts von der Anordnung her ähnlich aus wie bei den beiden Fotos. Links schließt die Dusche an die Wand an - hier wird die erste Reihe der Wandfliesen entsprechend dem Gefälle geschnitten und eingepasst. Die besagte Leiste wäre für die rechte Seite der Dusche gedacht..
Bis jetzt bin ich von den ca.2% Gefälle ausgegangen (noch ist der Estrich nicht drin - es gibt noch etwas Planungs-Spielraum). Dies hätte bei 1,4m Länge knapp 30mm Niveau-Unterschied an der tiefsten Stelle ergeben. Bei einem Belagsaufbau von 15mm (Fliesen ~10mm / Kleber und Abdichtung 5mm) wäre die so entstandene Fuge um die 20mm breit gewesen. Hier war meine Sorge, dass die Fugenmasse bei derartigen Stärken realativ bald reißen würde... so ist diese Leiste ins Spiel gekommen. Optisch wäre die Fugen-Version wesentlich unauffälliger - die Edelstahl Leiste würde bei unseren geplanten dunklen Fliesen definitiv herausstechen.
Wenn ich nun anstelle der 2% nur noch ~1% hätte, wäre die Fuge schon wesentlich schmäler..
Ist 1cm pro Meter wirklich noch ausreichend? Die Meinungen gehen da ja etwas auseinander :/
Das Ganze hätte dann auch noch den angenehmen Nebeneffekt, dass das Abflussrohr einen guten Zentimeter mehr an Estrich-Überdeckung hätte..

@Weissbier: Weißt du noch von welchem Hersteller deine Bodenfliesen stammen? Ist die Oberfläche Relief-artig? Mittlerweile findet man sowas gar nicht mehr so einfach.. :/

Danke!

@Weissbier: Weißt du noch von welchem Hersteller deine Bodenfliesen stammen?
Ist die Oberfläche Relief-artig? Mittlerweile findet man sowas gar nicht mehr so einfach.. :/

Ja, die Oberfläche ist leicht reliefartig. Ich habe extra auf besondere Rutschfestigkeit geachtet, ist in einer gefliesten Dusche ja eigentlich vorgeschrieben (auch wenn privat drauf gepfiffen wird). Es handelt sich um R10, da ist die Auswahl leider schon recht dünn. Die Fliesen sind aus dem Sortiment von C.Bergmann in Linz, irgendein italienischer Hersteller. Und SAUSCHWER sind sie, obwohl nur zu je sechs Stück verpackt

Es ist 10mm starkes Feinsteinzeug, das kannst du nur noch elektrisch schneiden.

Baumarkt kannst du für R10 oder besser praktisch vergessen, auch wenn dort Badezimmer-Bodenfliese dabeisteht, haben sie meist nur R8 oder R9. Die würde ich keinesfalls nehmen!

EDIT: Nach etwas Sucherei müsste es sich um diese Fliesen handeln, leider hatte ich trotz sehr vieler Umbaufotos nie die Schachtel im Detail fotografiert:
http://www.fliesenkatalog.eu/katalog-v2/katalog.php?
Hersteller: KEOPE
Serie: SUNRISE
Produkt der Serie: O134

Direktlink: http://www.fliesenkatalog.eu/?id_product=94689

WB.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Bei einem Belagsaufbau von 15mm (Fliesen ~10mm / Kleber und Abdichtung 5mm)
wäre die so entstandene Fuge um die 20mm breit gewesen.

Verlegst du im restlichen Bad keine neuen Fliesen? Dann bliebe nämlich der Abstand bei knapp 30 mm, weil auch der umliegende Boden höher wird (bei Fliese auf Fliese-Klebung).

es gibt noch etwas Planungs-Spielraum

06.02.2016, 10:01 Uhr - Editiert von Weissbier, alte Version: hier

Wenn ich die Zeit zurückdrehen könnte, würde ich mittlerweile auch ein fertiges Element für das Gefälle einplanen... Bei uns wurde die Warmwasser Fußbodenheizung in den Duschbereich verlegt und jetzt muss dort aus diversen Gründen zwingend ein Gefälle-Estrich eingebracht werden.. Leider ergeben sich hierbei viele Nachteile - dies ist allerdings eine andere Geschichte...
Nach einem Besuch bei Hagebau tendiere ich wieder zu diesem Gefälle-Profil - gibts auf Bestellung um 45,- aus Edelstahl... wahlweise auch mit Aufnahme für die Glas-Duschwand. Diese Ausführung wäre zwar sehr interessant - kostet allerdings auch wieder um die 100,-

Danke für die Hinweise bzgl. der 2% und den Fugen - dann werde ich gute 2,5cm Niveau-Unterschied auf 1,4m einplanen. Löst zwar nicht das Problem mit der V-förmigen Fuge (wenns dann doch keine Leiste wird), aber sicher ist sicher..
Es werden definitiv Fliesen verlegt - die Version mit der Granit-Platte ist zwar sehr interessant, passt jedoch weder ins Budget noch kommt mein Rücken damit klar

Vielen Dank fürs raussuchen der ganzen Fotos, der ausführlichen Beschreibung und den Links zum Fliesenkatalog! R10 sind mir auch nahe gelegt worden - da werd ich mich mal umsehen..

Sobald ich News hab, werde ich berichten wies schlussendlich weiter ging.
LG

allerdings ~135eur... meine Preisvorstellung wäre eher in Richtung 30-40,-

Fällt jemandem evtl. eine Alternative zu den teilweise absurd teuren

Öhm ... meine bodenebene Dusche hat garkein seitliches Profil. Der Boden schließt ganz normal an die Wandkacheln an, mit ganz normalen Dichtungsfugen.

Ist ja nicht so, dass das grandiose Dichtheitsansprüche erfüllen muss - in der Dusche steht ja das Wasser nicht zentimeterhoch, sondern fließt sofort über die Duschrinne ab. Wenn es jemals stehen würde weißt du, du hast ein Abflussproblem.
--
I saw two shooting stars last night, I wished on them, But they were only satellites, It's wrong to wish on space hardware, I wish, I wish, I wish you'd care.

05.02.2016, 12:48 Uhr - Editiert von Beel_Zebub, alte Version: hier

Ist ja nicht so, dass das grandiose Dichtheitsansprüche erfüllen muss

Wenn die Dusche nicht pfuschmäßig gemacht wird, dann hat man zwischen "schiefer Ebene" und normalem Boden bzw auch an den Wandanschlüssen ein Dichtband. Auf meinem Foto (ohne Fliesen, mit Bussibär) zu sehen als hellgraue Gummistreifen.

Dieses Keilprofil würde also nur optische Ansprüche erfüllen, an einer Stelle, wo man meist gar nicht hinsieht (außer die bodengleiche Dusche steht mitten im Raum).

WB.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Ist ja nicht so, dass das grandiose Dichtheitsansprüche erfüllen muss

Das ist leider nicht ganz richtig, wenn hinter den Fliesen keine Dichtungsebene vorhanden ist, zieht die Kapillarwirkung im ungünstigen Fall bei jeder Benutzung etwas Wasser rein. Mit der Zeit bekommst du ein Problem.

wenn hinter den Fliesen keine Dichtungsebene vorhanden ist

Das ist das, was ich in meinem anderen Beitrag als Pfusch bezeichnet hatte. Keine Abdichtung im Nassbereich, wenn man ohnehin neu baut, ist Murks^2.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Hast du wirklich den Einbaufall für diese Profile? D.h. freistehende Dusche im Raum + Dallmerrinne an der Wand?
Wenn deine Gefälleseite nicht direkt an den Boden des Bades anschliesst, dann machen diese Profile eigentlich keinen Sinn.
Und 2 cm pro Meter ist schon bißchen viel ... Wir haben 1 cm pro m (Granitplatte - ja ich weiß die Norm sagt 2%) und das kann man noch gut mit einer Silikonfuge an die Wandfließen anschließen.

Ach übrigens, wenn der dir Preis der Profile nicht zusagt, informier dich bitte über die Preise der Ablaufrrinnen inkl. Siphon und Abdeckung - der preis für 1,1m dürfte so bei 400-600€ liegen ...

_______________________________________________________________________________

Wir trinken den Met                          Wir gebrauchen viel Frau`n
bis keiner mehr steht                        tun Leute beklau`n
unser Häuptling heißt rote Locke        und hau`n uns reichlich auf die Glocke

Ja, die Rinnen sind nicht gerade günstig - bei uns ist es eine Bodenrinne mit (leider) horizontalem Abgang (inkl. all der dadurch auftretenden Probleme) geworden... die sind etwas günstiger (auch von namhaften Herstellern). Eine Wandrinne wäre bei uns nicht möglich gewesen.
Mittlerweile hätte ich solche Profile schon um ~60,- inkl. Versand gefunden - wäre zur Not dann schon verkraftbar.. aber immer noch relativ teuer, wenn man bedenkt, dass ein Abschlussprofil für Fliesen aus Edelstahl nur einen Bruchteil davon kostet... (ja ich weiß - andere Stückzahlen usw. aber dennoch..)
Nach einiger Zeit des Sanierens wird man dann schon mal zum geizhals

Fließt bei dir mit 1% Gefälle das Wasser einigermaßen schnell von der Fläche ab?

Fließt bei dir mit 1% Gefälle das Wasser einigermaßen schnell von der Fläche
ab?

Vergiss das, wenn du es eh neu baust. 1,5-2% ergeben sich ja nicht aus reiner Lustigkeit.
Du hast keine glatte Fläche, sondern jede Querfuge stellt eine Bremse fürs Wasser dar.

Ich hatte diese Ottofond-Platte 1200x900 gekauft, war auf der Längsseite mit dem Messer problemlos auf 1100 kürzbar.
http://www.hornbach.at/shop/Rinnenboard-900x1200-mm/7930960/artikel.html
Allerdings bekam ich im Rahmen der Bestpreisgarantie sie um 498 Euro statt 649 Euro, weil Hornbach Deutschland fürs selbe Produkt einen deutlich niedrigeren Preis hat.
http://www.hornbach.de/shop/Rinnenboard-900x1200-mm-waagerechter-Ablauf/7930960/artikel.html

Da ist das Gefälle (ich glaub 2°) fix vorgegeben und man braucht "nur" noch für einen ebenen Untergrund als Auflagefläche sorgen. Abläufe, Gummilippe (Wandabschluss im Ablaufbereich), fertige Gitterstruktur für den Fliesenkleber usw sind passgenau dabei, insofern war das Preis/Leistungsverhältnis okay.
Datenblatt http://www.hornbach.de/data/shop/D04/001/780/496/676/14/7930960_Doc_01_DE_20150713154610.pdf

WB.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Vergiss das, wenn du es eh neu baust. 1,5-2% ergeben sich ja nicht aus reiner
Lustigkeit.
Du hast keine glatte Fläche, sondern jede Querfuge stellt eine Bremse fürs
Wasser dar.

und

Wir haben 1 cm pro m (Granitplatte

die hat keine Fugen ... und es funktioniert wunderbar.

Außerdem würde ich nie Fliesen als Bodenbelag in eine Dusche bauen. Insbesondere wenn man sich eine Schwalldusche oder ähnliches einbauen möchte. Nach spätestens 5 Jahren werden die Fugen im Strahlbereich anfangen zu bröseln ...
_______________________________________________________________________________

06.02.2016, 08:38 Uhr - Editiert von zytec, alte Version: hier

Ich hatte meine Antwort auf den TE bezogen, der vermutlich wie allgemein üblich Fliesen verlegen wird. Granit ist selten und die Luxusvariante

WB.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

Dieser Beitrag bezieht sich auf eine ältere Version des beantworteten Postings!

Luxus ist relativ. Die Platte hat 420€ beim Steinmetz - fix und fertig imprägniert gekostest. Problematisch ist eher die Montage. Die 250 kg in den ersten Stock zu bekommen war die größte Hürde. Das Einsetzen und Ausrichten war dann fast schon ein Kinderspiel ...
_______________________________________________________________________________

Der Preis schreckt mich absolut nicht, das Gewicht hingegen schon. Wir hatten schon genug zu tun, um die vielen Fliesen, Mörtelsäcke usw in den 2. Stock zu tragen (Einzelgewichte bis 40kg). Okay, selber habe ich lieber die Rolle des Poliers übernommen und der Wohnungsnachbar ist Bodybuilder, der sich über ein paar ausgewählte Biere freute

Grundsätzlich war mir beim Umbau wichtig, dass die schiefe Ebene bereits vom Duschelement vorgegeben ist und perfekt mit dem Ablauf zusammenpasst. Hätte die Hausherrin davon gewusst, dann hätte sie wohl auch auf Granit bestanden...

WB.

-- Inhaltsstoffe: Kompetenz, Erfahrung, Halbwissen, Hörensagen. Kann Spuren von Ironie enthalten.

06.02.2016, 09:54 Uhr - Editiert von Weissbier, alte Version: hier

Ja tut es - kein Problem
_______________________________________________________________________________

Mit der Preisvorstellung wird´s wohl selbst in der Slowakei knapp werden.
Einige Sachen aus Edelstahl hab ich bei http://www.zehetner-kellereitechnik.at/index.html fertigen lassen.
