Hallo,

mein Badezimmer hat ein einfaches Abluftrohr in ca. 3m Höhe. Funktioniert traumhaft, aber leitet auch wunderbar alle Raumwärme ab. Deshalb hat ein Vormieter das Rohr mit einem Fetzen verschlossen.
Habt ihr Vorschläge für eine manuell zu bedienende Abluftklappe? Ich habe bisher nur hochkomplexe Abluftelemente zB Helios AE GB gefunden.

Gründe die gegen das Helios sprechen sind der Preis und das die Kordel vermutlich zu Kurz ist.

Gibts da nichts einfaches?

So siehts aus:

so ein kleiner elektr. badlüfter wäre nix? kein strom dort in der nähe?
https://www.airflow.de/downloads/2834/Prospekt_iCON_DIN_A4.pdf

der vorteil wäre die automatische belüftung und damit die schliessung der klappe.
bei mir seit etlichen jahren in verwendung!

Wenn in der Wohnung eine Heizwert Kombitherme (am Kamin angeschlossen) unbedingt vor in Betriebnahme einen Rauchfangkehrer überprüfen lassen. Auch wenn die Therme in einem anderen Raum hängt.

ja danke, hab ich damals gemacht.

Das ist der nächste Grund: Rauchfangkehrer war grad da, den müsste man wieder herbeizitieren.

Will keinen Lüfter unter anderem weil die nächst Stromquelle 2m entfernt ist und das ist auch nur die Waschtischbeleuchtung, die man nicht per Wandschalter schalten kann.

Will keinen Lüfter

Kannst Du in Deinem Badezimmer ein Fenster o.ä. nach draussen öffnen (und machst Du das auch oft genug)?

Wenn nein, ist das keine Frage des Wollens. Dann werden Dir ohne Lüfter früher oder später die Wände schimmeln.

weil die nächst Stromquelle 2m entfernt ist und das ist auch nur die
Waschtischbeleuchtung, die man nicht per Wandschalter schalten kann.

Die Lüftersteuerung eines Badezimmerlüfters sorgt normalerweise dafür, dass er anspringt, wenn ein anderer Verbraucher (typischerweise das Deckenlicht) eine gewisse Zeit an war, und dann noch einige Zeit nachläuft, wenn es wieder aus ist. Das wäre jetzt also kein so grosser Komfortnachteil.

Es gibt eine Oberlichte ins Schlafzimmer. Meistens mache ich nach dem Duschen die Türe auf bzw. die Oberlichte ins Schlafzimmer. Dann verteilt sich die Feuchtigkeit in der ganzen Wohnung.

Man könnte den Strom vom Deckenlicht zum Ventilator weiterleiten, aber eine manuelle Klappe wäre mir am liebsten. Die würde ich dann im Sommer offen lassen und zur Heizsaison bei Bedarf öffnen.

bei diesen modellen kann man unterschiedliche module einbauen, die entweder mit zugschnur, ir-sensor, feuchte oder kombiniert anlaufen, auch mit nachlaufsteuerung und startverzögerung.
würde also alles automatisch gehen, sehr praktisch

Machst Du das zufällig beruflich?

Hintergrund der Frage: Wie es sich so ergibt, hat mein zuletzt zunehmend lauterer Badezimmerlüfter jetzt grad das zeitliche gesegnet, die meiste Zeit brummt er nur noch, wenn er an sein sollte, und wenn er dann doch mal läuft, dann nur sehr schleppend. Ich vermute einen Lagerschaden. Hab das Ding mal aus der Decke geholt, dreht sich nur noch recht schwergängig.

OK, das verbaute Modell ist ein uralter Maico 11-1VZ, für den ich sicher keine Ersatzteile mehr kriege. Das entsprechende Modell aus der aktuellen Modellpalette wäre wohl ein ECA 100 ipro VZC, für den aber anscheinend über 100 Euro aufgerufen werden.

Könnte ich jetzt auch der Hausverwaltung geben, ist ja ein Festeinbau und dafür bin ich als Mieter nicht zuständig, aber so wie ich die kenne, finde ich das dann kommentarlos auf der nächsten Nebenkostenabrechnung wieder.
Hab in der momentanen Situation auch keine erhöhte Lust auf Handwerker in der Bude, wenn die überhaupt in absehbarer Zeit kommen. Könnte den schon selbst einbauen, aber das Angebot erschlägt mich grad. Gibts einen Tipp? 100mm Rohr, installiertes Modell ohne Lamellen oder Rückzugsklappe. Das "VZ"-Feature (Einschaltverzögerung und Nachlauf) des aktuellen dürfte er gern haben, weiterer Luxus nicht unbedingt erforderlich. Lautstärke bedingt relevant. Verglichen mit der Geräuschkulisse, den der alte zuletzt von sich gab, ist wahrscheinlich jeder China-Billiglüfter aus dem Baumarkt leiser.

hi, nein in der branche bin ich nicht tätig .
hab halt nur so einen schon lang und finde preis/leistung absolut ok.
und man kann ja das steuermodul in unterschiedlicher ausführung, je nach bedarf, bestellen.
andere anbieter kenn ich leider nicht.

OK, hätte ja sein können.

Mit knapp 55 Euro bei Amazon für einen Icon Eco 15 wäre das zwar nur etwas über der Hälfte, aber mit dem Verzögerungsmodul dazu ist man auch schon bei 90.

Andere Modelle vermutlich chinesischer Herkunft gehen da schon bei knapp über 20 los, aber die Rezensionen sind halt durchwachsen. Vielleicht hat ja noch jemand einen Geheimtipp. Ich glaub fast, in die Preisgestaltung der deutschen Anbieter ist ganz stark eingeflossen, dass der Produktpreis im Normalfall sowieso hinter die Installationskosten zurücktritt. Aber dreistellige Euros für einen popligen Lüfter und ein Plastikgehäuse...

du ich muss dir ehrlich sagen, mir war/ist es das geld wert.
ich hatte mal ein problem mit dem autom. verschluss, die haben anstandslos ein ersatzteil geschickt- ohne einen garantienachweis, ohne versandkosten.

Den hier hat mir mal ein Elektriker in einen Raum eingebaut.
Er ist sehr leise und man kann alles einstellen.

https://www.ebay.de/itm/Badlufter-Wandlufter-Deckenlufter-Ventilator-Badezimmer-WC-Gaste-Kugellager-100/221415902931

Technische Details kann ich dir aber leider nicht sagen.
Ausschlaggebend war für den Elektriker, dass er ein Kugellager hat.

OK, das war eins von den Chinamodellen die ich auf Amazon durchgeklickt hatte. Mal sehen ob sich darüber was rausfinden lässt.

Kannst ja mal deine Findungen hier posten. Danke.

geh zum Hornbach, da kostet der gleiche Lüfter glaub 19,90 oder 24,90.

Ich verbau nur mehr die.

mfg
AVS

kann den bitte wer rufen?

googel nach: lüftungsgitter zugschnur
nur mit 75 wirds problematisch
--------------------------------------------------------------------------------

Hallo Soul!

Stimmt es gibt nur Lüftungsgitter mit Flansch DN100 und größer. Sollte da soetwas nicht abhilfe schaffen? Ggf reinkleben?

https://www.amazon.de/Crassus-Kombiadapter-St%C3%BCck-123-130-CRA10015/dp/B010QLZXG8/

das müsste gut machbar sein. falls die 100er seite zu dick ist, kannst ja etwas wegschneiden.
glaube kleben brauchst da nicht. kommt ja zu keiner mechanischen belastung.
--------------------------------------------------------------------------------

Mit "zu dick"meinst du dass die 100er Seite den Mechanismus (siehe 2. Bild hier: https://www.amazon.de/dp/B00HFGIZ9U/ref=dp_cerb_2 ) behindern könnte?

würde was ohne rohr nehmen

https://www.amazon.de/L%C3%BCftungsgitter-Dalap-100-FLN-Flansch/dp/B074MBXBWX/

dann machst noch einen passenden rahmen mit 5 cm. und dann passend die reduzierung abschneiden, damit nicht alles riesig von der wand wegsteht.
--------------------------------------------------------------------------------

Das Rohr kommt halt aus der Decke. Schrauben in so eine Altbaudecke ist halt ein Glücksspiel.

Hallo!

Wie lange hast du das Rohr jetzt schon offen? Ich würde erwarten, dass da nach einiger Zeit das Kondenswasser von der Badezimmerfeuchtigkeit raustropft. Evt. hat der Vormieter es ja deshalb zugestopft?

lg. mb

Ich hab das Rohr meist zu, da es doch kalt hereinzieht. Meine Vormieterin hat mir mitgeteilt dass sie aus dem gleichen Grund das Rohr verschlossen hat.

Die schwarzen Striche sind die Kanten zur Seitenwand? D.h. das Rohr kommt mit ein paar mm Abstand zur Seitenwand aus der Decke? Dann wird ohne Bogen eh nicht viel gehen mit einem Gitter...

Das Rohr ist so ein graues Kunststoffrohr mit Außendurchmesser 75mm? Dürfte dann HT standard sein - schau dir mal die Tabelle bei 75 an - da brauchst du min. 1cm Abstand von Außenkante deines Rohrs zur Wand, um einen Bogen aufstecken zu können. Die freie Länge deines Rohres sollte min 4 cm - standardkonform 6 cm lang sein.
Sollte das gegeben sein, dann kann man einen Bogen 45° aufstecken und dann mit einer Reduzierung auf den Durchmesser des Gitter Anschlusses arbeiten - dazu brauchst du dann aber einen Verbinder/Muffe, weil du 2x Männchen hast ...
_______________________________________________________________________________

Wir trinken den Met                          Wir gebrauchen viel Frau`n
bis keiner mehr steht                        tun Leute beklau`n
unser Häuptling heißt rote Locke       und hau`n uns reichlich auf die Glocke

Hallo Zytec, den Bogen kann ich wohl vergessen, da der Abstand zur Seitenwand ca. 1-3 mm sind. Ich bräuchte einen Bogen den man ins Rohr steckt und nicht "drüber stülpt".

Ich bräuchte einen Bogen den man ins Rohr steckt und nicht "drüber
stülpt".

das gibt es nicht.
Du hast auch bei Rohren Männchen und Weibchen: du hast ein Männchen als Rohrende, also brauchst du ein Weibchen, um das Männchen da reinzustecken.
In ein Männchen läßt sich nichts stecken. Zumindest nicht bei Lüftungsrohren, die haben kein 3./4./5. Geschlecht

Im Prinzip brauchst du eine Rückstauklappe.

Und einen Vorschlaghammer, um den Volldillo zu erschlagen, der das so schwachsinnig eingebaut hat.

mfg
AVS

kann den bitte wer rufen?

Prinzipiell stimme ich avs und seinem Vorschlag, wie der Vorschlaghammer einzusetzen ist zu ...

Es gibt aber noch Muffen (Gummi Manschetten mit Klemmschellen) um das Problem männchen/männchen zu lösen ... die könnten auch noch bei wenigen Millimetern Platz passen ...

https://www.ebay.de/itm/Flexible-Muffe-Gummimuffe-PVC-Flexmuffe-Rohrverbindung-Fitting-Filter-Teich-Pool-/272809004106?_trksid=p2385738.m4383.l4275.c10&&&&var=571950169450&varId=571950169450
_______________________________________________________________________________

Es gibt aber noch Muffen (Gummi Manschetten mit Klemmschellen) um das Problem
männchen/männchen zu lösen ..

das könnte sogar klappen, geht aber auch außen drüber. Aber 1-2mm läßt sich doch jeder Putz abkratzen - und dann paßt es!

mfg
AVS

kann den bitte wer rufen?

https://www.hornbach.at/shop/HT-Muffenstopfen-PP-NW-75/266820/artikel.html?sourceArt=266579&url=266579&trackArticleCrossType=pa

Oktober: Stopfen drauf.

April: Stopfen runter.

Kosten: 1,39 €

Dann bohre ich noch ein kleines Loch rein und befestige eine Kordel dran, dann kann ich/meine Gäste die Kappe gemütlich herausziehen wenns stinkt. Wenns zu kalt wird, kletter ich hinauf und schiebe sie wieder rein.

Nicht die Variante mit unfassbarem Luxus, aber da du sagst, dass du die Entlüftung nicht ständig brauchst, ein Provisorium, dass das Zeug zum Dauerbrenner hätte

Man könnte sogar 3 kleine Löcher ins Rohr bohren, dort ebenfalls Fäden durchziehen, diese unten verbinden und probieren, ob man damit den Stopfen nicht wieder rein bekommt.

Bzw. wenn man sich damit abfindet, dass das Rohr evtl. nicht 100%ig dicht ist, könnte man auch den ringförmigen Teil des Stopfens, der ins Rohr geschoben wird, damits dicht ist, kürzen bzw. weiter anschrägen mim Stanleymesser - oder ganz abschneiden, dann ist es eben nur noch ein Deckel (vielleicht eine dünne Gummimatte drauf), mit ausreichend Gewicht dran schließt es trotzdem gut.
Gewicht anheben - Deckel senkt sich, Gewicht runterziehen, Deckel geht wieder zu. So ähnlich wie so manche höhenverstellbare Esstischlampe. Weißt wie ich mein'?

Esstischlampe

Was ist eine Essti Schlampe?

mfg
AVS

kann den bitte wer rufen?

Der war sogar für deine Verhältnisse schlecht.

ich bin immer noch auf de Suche nach Du Schlampe

in Zeiten von CoVid geht alles den BAch runter ...

mfg
AVS

kann den bitte wer rufen?

17.03.2020, 20:10 Uhr - Editiert von AVS_reloaded, alte Version: hier

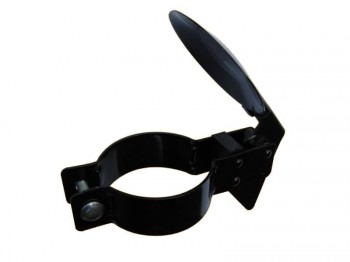

Quasi so+plus Kordel:

Kann mir schon was vorstellen

oder einen Besenstiel unten anpicken, so dass man gemütlich den Stopfen rausziehen und reindrücken kann...

PERFEKT!

Männchen, Männchen Problem ...
_______________________________________________________________________________

Oida, a bissal mehr Kreativität wäre schon möglich gewesen, oder?

Wenn in der Wohnung eine Heiz-Therme oder ein Gas-Durchlauferhitzer vorhanden ist, Geräte die für den Betrieb Luft/Sauerstoff aus dem Wohnungs-Volumen verbrauchen (NICHT gekapselt sind, wie Geräte deren Zulluft von der Außenluft kommt) darf man NICHT einfach einen Abluft-Lüfter montieren !!!
Man musste eine elektrische Steuerung installieren, mit der über den Zeitraum vom Betrieb des Abluft-Lüfters die Heiztherme dann NICHT anspringt !!! (Jede Therme hat dafür potential-freie elektrische Kontakte seit etwa 50 Jahren eingebaut.)

-> Es würde ansonsten, beim Laufen eines Abluft-Lüfters im Wohnungs-Volumen, bei der Therme im Betrieb die Abluft nicht in dessen Abluft-Schacht entsorgt werden, sondern in das Wohnungsluft-Volumen gesaugt werden !!! (Mit sowas hat es schon genug Tote gegeben ...)

Als Alternative müsste gleichzeitig mit dem Betrieb eines Abluft-Lüfters ein Zuluft-Lüfter gleicher Luftleistung laufen, mit eingebauter elektronischer Luftstrom-Überwachung, die die Lüfter stoppt, wenn die Luftleistung beider Lüfter NICHT gleich ist.

ODER: Es gibt eine große Zuluft-Öffnung in der Außenwand der Wohnung, im Betriebsraum der Therme, die mit Betrieb des Abluft-Gebläses immer ganz offen ist, mit elektronischer Überwachungs-Kontrolle, der Offenstellung; -> die bei geschlossenem Zustand das Abluft-Gebläse nicht frei gibt.

26.03.2020, 13:49 Uhr - Editiert von Atschy, alte Version: hier

Danke Atschy. Es ist kein Lüfter geplant!!
Die Gastherme befindet sich nicht im Badezimmer, sondern in der Küche/Korridor.

Irgendwelche kreativen Lösungen für die (Seilzug-Bedienung) Lüftungsklappe?

Die Gastherme befindet sich nicht im Badezimmer, sondern in der Küche/Korridor.

Für die Behörde ist der ganze Wohnungsverband mit seinem Luftraum zur Berechnung heranzuziehen -> Wohnungs-Verbindungstüren sind NICHT so dicht und haben besonders unten einen Luftspalt, der für einen Druckausgleich (Über- oder Unter-Druck) in der ganzen Wohnung ausreicht !!!

Rauchfangkehrer messen beim Vorhandensein einer Gas- oder Gas-Combi-Therme bei ihrer jährlichen Überprüfung auch die Abgas-Strömung in den vorhandenen Abluftkamin, wobei alle Fenster und Türen nach außen einer Wohnung/Haus geschlossen sein müssen! Sollten die vorhandenen Undichtheiten NICHT ausreichen, muss eine kleine Zuluft-Öffnung in die Außenwand gestemmt/gebohrt werden die dauernd offen bleiben muss !!! Ich habe dies in einer gemieteten Neubauwohnung aus den 60-er Jahren einmal erlebt, nachdem das Haus mit neuen Kunststoff-Fenstern ausgestattet worden war -> Zuluftöffnung von 60mm Durchmesser musste gemacht werden.

27.03.2020, 12:06 Uhr - Editiert von Atschy, alte Version: hier

Atschy! Noch ein Off-topic Kommentar oder Edit und ich sperr dich aus dem Thread aus!

aber recht hat er trotzdem. Der Warnhinweis ist angesichts der doch zahlreichen CO-Toten im letzten Jahr nicht ganz weltfremd

mfg
AVS

kann den bitte wer rufen?

Um auf DEIN Thema einzugehen: die Abgasmessung wurde 2020 erfolgreich gemacht. Dabei war die besprochene Öffnung zugestopft. Also keine Sorge!
