Das kleine stark riechende Bauteil (genaugenommen gibt es zwei davon, eine für 5V und eine für 12V; meistens sind sie geruchlos) ist eine "Suppressor Diode", auch TVS oder Transil genannt. Ist eine spezielle Z-Diode und beruht auf den Lawineneffekt, wenn ich mich richtig erinnere.
([Update:] Ist wohl doch eher eine modifizierte Zenerdiode (Tunneleffekt), anders läßt sich der nahezu verzögerungsfreie Durchbruch nicht erklären. Wer Zeit und Lust hat, kann ja mal das Temperaturverhalten durchmessen. Vielleicht gibt das Aufschluß...)

Die tut nichts weiter, als Überspannungen und Spannungsspitzen abzuleiten, kann also kurzzeitig sehr viel Energie aufnehmen. Gelegentlich brennen die Dinger dann auch durch und verursachen einen dauerhaften Kurzschluß, so ist das halt.

Die kann man einfach runterlöten, und schon läuft die Platte (natürlich ohne Schutz!) weiter. Profis tauschen sie aus, und schon ist die Platte repariert.

Weil ich hier schon wieder das Thema Platinentausch lese:
SPART EUCH DAS GELD!! Das funktioniert nicht, zumindest nicht bei allen halbwegs modernen Platten. Da stehen nämlich etliche plattenspezifische Informationen im FLASH-ROM drin, die 100%ig stimmen müssen. Also entweder ROM auslesen und neu programmieren, oder umlöten. Wer's kann.
Bei den meisten WDs sind diese Informationen im Controller untergebracht, da hat der Amateuer nicht die Spur einer Chance. Und dummerweise blockieren sich WD-Platten nach unqualifiziertem Platinentausch oft selbst. Dauerhaft.

Gruß

Thomas

http://tk-datenrettung.de

Platinentausch wahrscheinlich nicht..

Danke für die Info! Das geschmorte Teil runternehmen, schauen ob keine
Kurzschlüsse sichtbar sind (evt Platine zwischen Leiterbahnen sauberkratzen)
und mit ein gescheiten Kontroller/Stromversorgung nochmal versuchen. Das würde
ich schaffen, Platinentausch wahrscheinlich nicht...

Kennst du dich aus und kannst mir anhand meiner Fotos sagen ob es sich um die
angeschmorte Diode um die oben erwähnte Suppressor Diode handelt?

Also wäre ich mit meiner obigen Annahme/Vorhaben diese einfach zu entfernen
und die Platte am besten ans interne Netzteil anzuschließen auf dem richtigen
Weg?

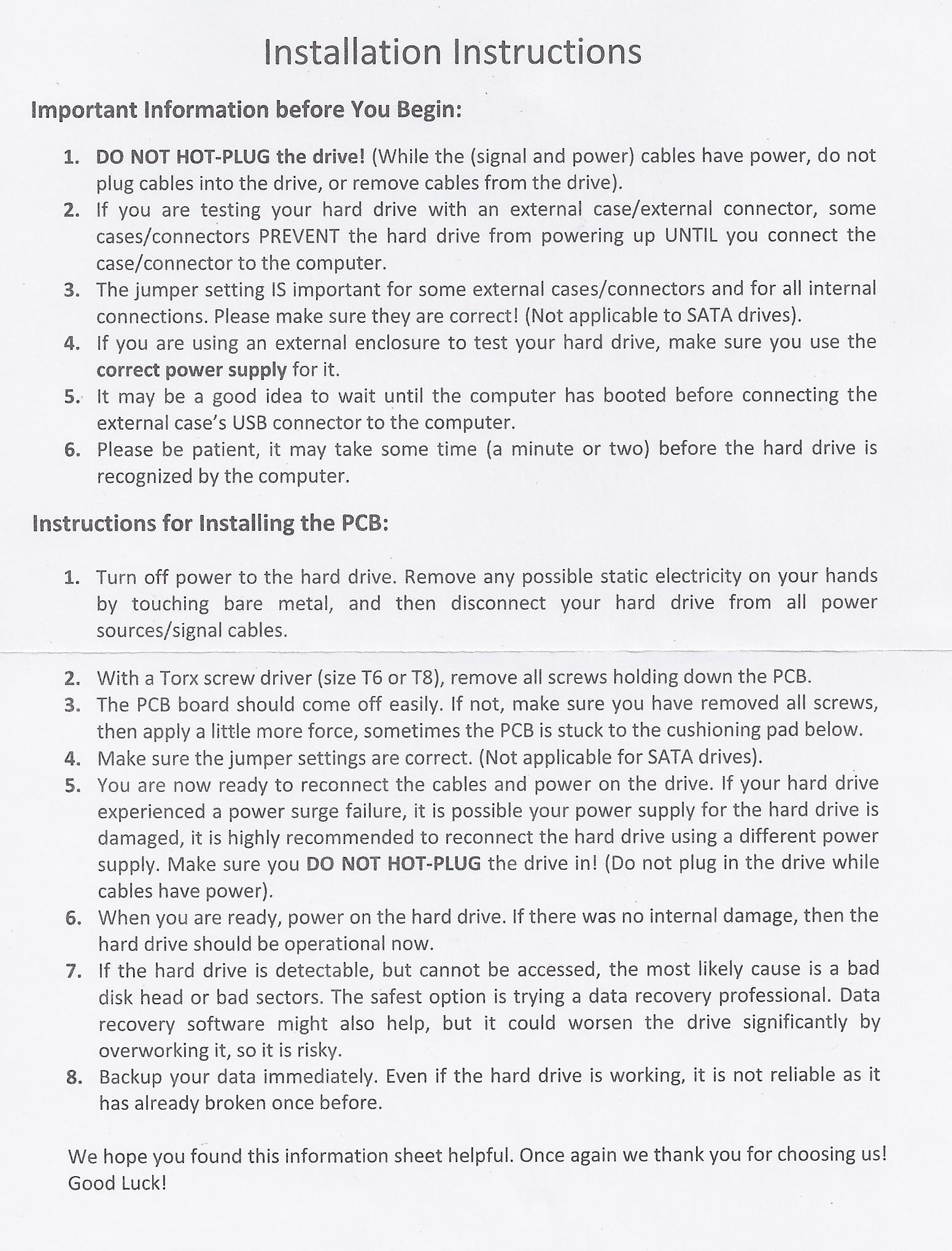

Ich habe heute die neue Platine (FW, P/N, Site Code und Herkunft ident mit der
"abgerauchten" Platine) montiert.

Soll ich die Platte lieber intern oder an mein externes sATA Gehäuse (USB 2.0)
mit externem Netzteil montieren?

Wieso Ermessenssache, die Chancen sollten ja echt nicht schlecht stehen, wenn
kein mechanischer Schaden vorliegt, dass es mit einer "identen" Platine dann
auch klappt.

Möchte dass die HDD gleich beim ersten Einschalten ausgelesen werden kann, wer
weiß ob ein 2. Einschalten dann trotz aller Maßnahmen überhaupt noch möglich
sein wird?

Kann ja auch sein, dass die HDD damals einfach ihren Geist aufgegeben hat,
weil sie schon im Grenzbereich ihrer Lebensdauer war (die HDD wurde ja oft
verwendet und war nicht neu als ich sie an diesem Digitus Teil, an dem sie
abrauchte anschloss)

Nun, es kommt darauf an. Ich habe gelesen, dass vor einigen Jahren wichtige
Informationen zum Betrieb der Festplatte auf der Festplatte gespeichert waren.
Wo die zu finden war, stand aber im Controller. Wenn man den Controller
tauscht, sucht der neue Controller halt an der falschen Stelle. Das soll heute
nicht mehr der Fall sein, aber wer weiß, vielleicht gibt es etwas anderes, was
den Betrieb verhindert.

Wegen solcher Geschichten ist es meist besser den originalen Controller so
lange wie möglich weiter zu benutzten. Die Bauteile auf deiner Platine sehen
optisch alle einwandfrei aus, bis auf eben diese Suppressor Dioden. Warum
nicht auslöten und mal ausprobieren, ob die HD noch funktioniert?

Dazu müsste der 8-polige bios chip (rechts oben) von der alten auf die neue
Platine eingelötet werden

Dann habe ich aber keinen Überspannungsschutz!

Wenns dann beim nächsten Einschalten nur die kleinste Überspannung gibt
zerreißts mir wahrscheinlich direkt die Platte?

Ich denke nämlich nicht, dass die HDD an sich einen mechanischen Schaden von
dem drecks Digitus Adapter davongetragen hat.

Außerdem kanns sein, dass nicht nur die Suppressor Diode kaputt gegangen ist

...und diverse andere Leiterbahnen auch mit angegriffen wurden..

  ... oder irgendwelche Widerstände mit in den Tod gerissen wurden

Ich nehme an, dass man dazu die Platine genauer unter die Lupe nehmen müsste,
bevor man wirklich sagen kann, dass nur die eine Diode kaputt ist.

Warum nicht die alte Platine mal repariert?

Würde außerdem wie schon erwähnt wurde, die HDD mal ohne Datenkabel hochfahren und sollte sie ohne klicken oder anderen abnormalen Geräuschen gleich mal
direkt das Datenkabel anschließen. Sollte eigentlich dann erkannt werden, da
Sata ja auch normalerweise Hotplugfähig ist.
