Hallo Forum,

ich habe den originalen passiven Kühler für die Northbridge und die Spannungswandler von meinem MSI 790FX-GD70 ein wenig modifiziert und kühle das Teil nun mit einem Northbridge Wasserkühler. Seit gestern Abend lauft das Board bei mir im Computer zu meiner vollsten Zufriedenheit. Der Umbau gestaltete sich nicht gerade einfach, die originalen Kühlrippen wurden zuerst so weit wie möglich weggesägt, danach habe ich mit einer Oberfräse die Fläche geplant. Der Kühler selber ist mit einem Actic Silver 2K Wärmeleitkleber befestigt. Die Northbridge habe mit diesem Umbau nicht über 50 Grad bringen können. Weitere Bilder vom Umbau gerne auf Anfrage!

hosted by 666kb.com

Grüße,
Geri

sieht edel aus , respäääckt
------------------
K A M P F B A B Y

Geiz ist geil, Geizhälse sind geiler !

Die Northbridge habe mit diesem Umbau nicht über 50 Grad bringen können.

Hat denn die ab Werk ein Temperaturproblem?

Karawanken

Bär

leider ja.

dazu ein bissl im Detail:

1) Ich empfehle jedem, der dieses Board hat und in der Lage ist einen Schraubenzieher zu bedienen, den kompletten Kühlkörper abzubauen und den originalen kaugummiartigen und sehr dick aufgetragenen Wärmeleitschmarrn von der South- und Northbridge zu entfernen. Und gegen eine gescheite Wärmeleitpaste zu ergänzen. Ich hab das auch mit den Spannungsreglern gemacht, allerdings auf das originale Wärmeleitpad darunter kann man NICHT verzichten (Höhenbedingt notwendig) Im MSI Forum konnte damit die NB Temperatur gehörig gesenkt werden. Einer war sogar auf 90 Grad oben! Danach war es viel besser.

2) In einem wassergekühlten PC hat man fast keine Lüfter (also auch keinen Abstrom durch den CPU Lüfter und eine aktive NB Kühlung kam nicht in Frage!). Mein komplettes Gehäuse kommt mit zwei 9cm Lüfter @4,5 Volt ca. 500 U/min aus. Da war mir natürlich eine heiße Northbridge ein Dorn im Auge, deswegen auch dieser Umbau. Als Festplatten hab ich zwei WD Green Series im Raid 0 laufen, die Dinger werden grad mal handwarm. Selbstverständlich ist auch die Grafikkarte wassergekühlt.

ich bin noch am testen und ausprobieren. Aber was ich gestern gesehen habe, die Gehäuseinnentemperatur hat sich auf 32 Grad eingependelt, da bin ich sehr zufrieden!

eines ist natürlich klar: Durch den Umbau hab ich keine Garantie mehr auf dem Board. Der MSI Support wollte mir keinen originalen Kühler verkaufen (warum auch immer, aber das geht nicht). Deswegen, sollte irgendwer mal in 1 - 2 Jahren über diesen Thread stolpern, ich hätte Interesse ein defektes MSI 790FX-GD70 zu kaufen (damit ich bei einem Verkauf den originalen Zustand wieder herstellen kann)

Bei der SB sehe ich eher keinen Bedarf herumzubasteln. Ich hab mir das zwar nicht genau bei diesem Brett angeschaut, aber bei anderen bleibt die so kühl, dass dieses originale dicke Pad anders als bei der NB nicht mal zerfliesst sondern fest bleibt.

Karawanken

Bär

25.11.2009, 11:28 Uhr - Editiert von Bucho, alte Version: hier

Bei der SB sehe ich eher keinen Bedarf herumzubasteln

zum Glück wird die SB nicht so heiß, deswegen hab ich auch den originalen Kühlkörper samt der Heatpipe gelassen. Nur damit dass allerdings klar ist, der Kühlkörper ist in einem, wer die NB macht, muss auch die zwei Schrauben für die SB aufmachen. Erst dann kann man den kompletten Kühlkörper abheben. Damit macht es dann schon Sinn auch bei der SB die WLP zu tauschen.

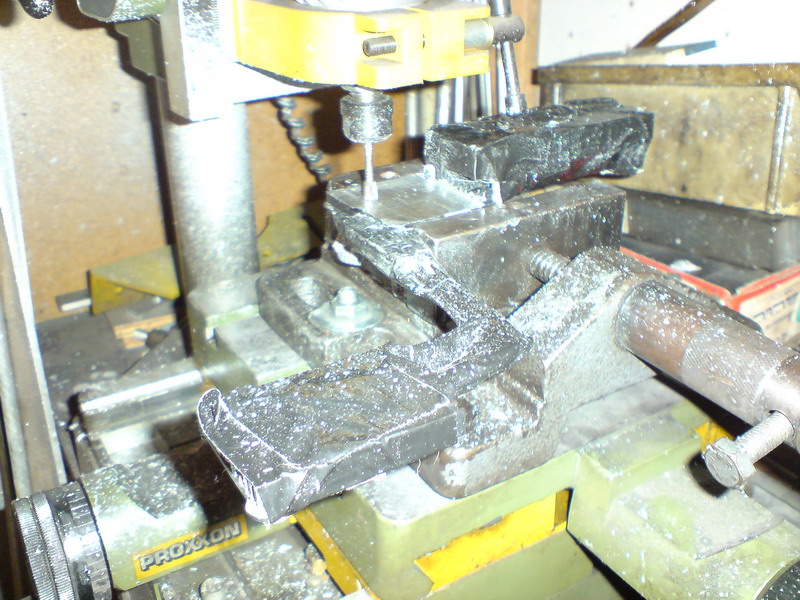

weils so schön ist, hier noch ein Bild von den Fräsarbeiten. Im Vordergrund die SB, alles gut verpackt und geschützt

das war sicher keine schlechte Idee, weil dank Heatpipe-Verbindung zu dem Spannungswandler-Kühlkörper, dieser auch etwas mit gekühlt wird,
was wegen dem lüfterlosen CPU-Kühler wohl auch dringend nötig ist.
Normalerweise würde nämlich sonst dorthin auch Abluft vom CPU-Kühler strömen.

Die Grundidee war wohl, ein PhenomII X4 mit 140W möglichst leise und gut zu kühlen?

das war sicher keine schlechte Idee, weil dank Heatpipe-Verbindung zu dem
Spannungswandler-Kühlkörper, dieser auch etwas mit gekühlt wird,was wegen dem
lüfterlosen CPU-Kühler wohl auch dringend nötig ist.Normalerweise würde
nämlich sonst dorthin auch Abluft vom CPU-Kühler strömen.Die Grundidee war
wohl, ein PhenomII X4 mit 140W möglichst leise und gut zu kühlen?

Danke. Darf ich deine Antwort etwas präzessieren: Die Heatpipe geht rüber zur Southbridge. Das was du meinst, die Spannungswandler, die sitzen auf dem Board direkt rechts neben der Northbridge und werden durch diesen einen großen Kühlkörper miteinander gekühlt (es ist faktisch ein Block). Da es für MSI so gut wie keine Tuningteile gibt, habe ich mir diese Lösung einfallen lassen. Als Verbessungsvorschlag meinerseits, falls das mal jemand nachbauen will: Es gibt längliche/schmale Wasserkühler, damit könnte man auch - unter Zuhilfenahme des bestehenden Passivkühlers als quasi "Unterbau" - auch die Spannungsregler mitkühlen. Ohne diesen "Unterbau" halte ich es jedoch für ausgeschlossen zufällig einen Wasserkühler zu finden der dort passt, über alle Bauteile drübergeht und auch noch befestigt werden kann.

Die Grundidee war wohl, ein PhenomII X4 mit 140W möglichst leise und gut zu kühlen?

jepp, und das ist auch kein Problem, gibt jede Menge Wasserkühler für diesen Sockel (AM2/AM3) Wobei der Prozzi erfahrungsgemäß (zumindest im Idle) weniger warm wird als die NB - eigentlich verrückt, oder?

Meiner Meinung nach rechtfertigt so etwas normales OC nicht, ist wohl eher Liebhaberei was ich auch versteh, im übrigen siehts gut aus. Hatte selber das Board und war sehr zufrieden.

Meiner Meinung nach rechtfertigt so etwas normales OC

naja, dann schau dir mal einen WAKÜ unter Vollast samt OC an, da liegen vom Lärm zu einem luftgekühlten schon noch Welten dazwischen. Ich merks lediglich an der Wassertemp wenn er sich anstrengt

aber du hast sicher Recht, das ganze kann man auch als nette Spinnerei abtun. Ich bin damals von einem PC mit 7 Luftkühler auf den Wakü umgestiegen, DAS war wirklich ein sagenhaftes Erlebnis. Inzwischen sind die Prozzis jedoch sehr viel besser geworden, und die Lüfter natürlich auch.

Trotzdem lass ich nix über meine inzwischen zwei Aquaeros kommen, die beste Steuerung nach wie vor am Markt (auch für reine luftgekühlte Systeme verwendbar und über Software konfigurierbar...)

Hatte selber das Board und war sehr zufrieden

das freut mich zu hören. Für mich ist es das erste Board von MSI, hatte davor immer Asus. Wollte auch diesmal wieder Asus kaufen. Aber als ich letztes Wochenende für 150 MB Chipsatztreiber reine Downloadzeit von 10 Stunden (!!) hatte, wollte ich mal was anderes haben (höflich ausgedrückt

naja, dann schau dir mal einen WAKÜ unter Vollast samt OC an, da liegen vom
Lärm zu einem luftgekühlten schon noch Welten dazwischen.

Stimmt mal überhaupt nicht.
Kühle selbst seit eh und mit Luft und mein Sys ist sehr leise, würden keine Blauen LED leuchten wüsste man nicht das der läuft.
Außerdem 50° mit Wasser auf der Northbrigde ist nicht wenig. So hoch war ich noch nie, selbst als der Phenom II mal mit 4,3GHZ lief.

Da passt was nicht, meiner Meinung nach. Sonst gute Arbeit.
***********************************************************************************
Sag mal, warum wurde dein Beitrag geplonkt?
Ich habe das Wort Migrant benutzt, hier scheinbar wohl verboten

welches Board hast du und wie hast du die NB Temperatur gemessen? (eh nicht mit der MB Temp verwechselt?)

hier mal ein Link in`s MSI Forum. Dort werden teilweise unglaubliche Werte unter Last erzielt. Meine 50 Grad unter LAST waren bisher der geringste Wert den ich gefunden hab, ich hab vor diesem Post rund eine Stunde wieder gegoogelt, auch drüben in den USA. Mich würde schon interessieren was da deiner Meinung nach nicht passen soll

http://forum-de.msi.com/index.php?page=Thread&postID=724539

oder hier, ab Post 29

http://forum-de.msi.com/index.php?page=Thread&threadID=92024&pageNo=2

und das hab ich auch noch gefunden:

MSI Tech. 11/07/2009 Maximum temp is 90 degrees Celsius.

Quelle: http://forum-en.msi.com/index.php?topic=131871.0

usw usw ...

sieht nett aus. bleibt nur die frage,warum 2 verschiedene verbindungssysteme?

ja ich weiß,ich bin pingelig.

bin auch gerade am überlegen,ob ich das rampage II extreme auch wieder unter wasser setzen soll ,wie das p5b vorher. da bei meinem lian li gehäuse das board verkehrt herum eingebaut wird,wirkt sich das natürlich nicht sonderlich gut auf die heatpipekühlung des boards aus.

Niemand versteht mich,aber jeder mag mich. A.Einstein

warum 2 verschiedene verbindungssysteme

ist ganz einfach: Ich hab eine bestehende Plug`Cool mit 8mm Aussendurchmesser bis dato OHNE dem NB Kühler in einem anderem System betrieben. Und so ein enger Radius - bzw der Höhenunterschied, den man am Foto nicht gut sieht - war das Killerargument gegen Plug`Cool. In dem Zusammenhang Danke an KTC Cooling, dort wurde ich sehr gut beraten und wir haben lange über diesen Übergang diskutiert.

bin auch gerade am überlegen,ob ich das rampage II extreme auch wieder unter wasser setzen soll

ja, mach das! Für dieses Board gibt es extrem geile Wasserkühler über NB, SB und Spannungswandler. Guck mal in Ebay!

ich bin eher der highflow tüllen mensch mit 15/11 schläuchen.

plug´n cool ist eh ein gutes system,nur für bögen braucht man viele winkel,das geht bei tüllen weit einfacher,wenn man den richtigen schlauch verwendet. da bei mir die ganze radiator/pumpen einheit extern steht(eine stark modifizierte thermaltake symphony,oder besser was davon noch übrig ist

),hab ich sicher 6m schlauchweg zu bewältigen,das wäre nix für plug`n cool.
jo KTC ist supi,was service anbelangt.

die vernickelten mips produkte fürs rampage II extreme würden mir gefallen,nur kostet das set auch nicht gerade wenig.

http://www.pc-cooling.at/product_info.php?cPath=3_1029&products_id=4827

jetzt werd ich mal ein paar wochen warten,ob das board eh so tut,wie ich will.

Niemand versteht mich,aber jeder mag mich. A.Einstein

hab ich sicher 6m schlauchweg zu bewältigen

okaaay

na bumm, andere haben nicht mal ein 1m langes USB Kabel, du hast 6 Meter Gartenschlauch im Wohnzimmer verlegt

jetzt werd ich mal ein paar wochen warten,ob das board eh so tut,wie ich will.

okaaay

na bumm, andere haben nicht mal ein 1m langes USB Kabel, du hast 6 Meter
Gartenschlauch im Wohnzimmer verlegt

jo,darum wäre es besser ,wenn nichts undicht wird,sonst kann ich auch singen"die pefekte welle"

hier ein video von meinem wasserkraftwerk.
http://www.youtube.com/watch?v=5JOC3HgUJvk
ist eine modifizierte thermaltake symphony(das gehäuse)mit 2 watercool htsf radis und mit 2 laing d5 als druckstufen.als gag hab ich eine kaltkathode durch den agb gepflanzt,damit das auch ein wenig leuchtet(ist jetzt auch eine prima standleuchte)

ich sags offen und ehrlich: Mir war dieses Board zu teuer. Aber ich habe die Tests mit großen Interesse gelesen und hatte es auch schon am Merkzettel. Allerdings, wenn man dieses Board dann auch noch komplett wasserkühlen will, kommt man schon in eine sehr gehobene Preisklasse...das war`s mir dann nicht wert.

ja ist kein schnäppchen. nur wollte ich halt wieder ein intelboard,und es war so ziemlich das einzige x58 board das lagernd war im raum linz. daher hab ich es genommen. da ein arbeitskollege einen neuen pc wollte ,hab ich ihm mein p5b delx. und meinen q6600 vermacht,und brauchte daher wieder rasch ersatz.
damit ging der umstieg auf win 7 und ssd auch gleich auf einem satz .

Niemand versteht mich,aber jeder mag mich. A.Einstein

25.11.2009, 15:45 Uhr - Editiert von R0ADRUNNER, alte Version: hier

hier ein video von meinem wasserkraftwerk.

wow, das sieht extrem geil aus! Bin ehrlich überrascht wie groß dieser Kühlturm ist.

Dagegen ist ja meine Lösung Pipifax, hab alles im Gehäuse untergebracht (Thermalrock Dragon Blue Aluminium)

damit ging der umstieg auf win 7 und ssd auch gleich auf einem satz

ja, das war für mich auch der Ansporn was zu machen. Das Vista hab ich ausgesessen, die alte Hardware war für XP gut genug. Aber ich denke für Win7 lohnt der Umstieg auf ein neues System.

ja ist knapp 1,20m hoch . http://images.google.at/images?q=thermaltake+symphony&oe=utf-8&rls=org.mozilla:de:official&client=firefox-a&um=1&ie=UTF-8&ei=YFUNS-iwEsbDsga5_siTAw&sa=X&oi=image_result_group&ct=title&resnum=5&ved=0CDEQsAQwBA

mir hat damals das konzept sehr gut gefallen alles extern zu haben,meine erste wakü war auch extern.
der thermaltake 5 fach radi hat zwar gut gekühlt,aber war sehr restriktiv,da kam ich auf die idee den radi zu tauschen,was nicht so leicht war passende zu finden,denn die max. breite war mit 120mm vorgegeben(sonst wären sehr aufwendige fräsarbeiten notwendig geworden).
die orig. pumpen haben sowieso nicht lange überlebt,und wurden durch eine laing getauscht. später hatte ich die idee mit der d5,und da eine so gut passte,und platz für eine 2te war,war das nur eine frage der zeit,bis auch daß erledigt war.
und durch schnellkupplungen ist daß ganze auch sehr rasch mit dem gehäuse verbunden,ohne eine riesen sauerei.

und man erspart sich das zerschnippseln vom gehäuse.

lüfter werden mit einem t-balancer geregelt,ähnlich dem aquaero.
so kann hardware kommen was will,damit lässt sich so ziemlich alles kühlen.

Niemand versteht mich,aber jeder mag mich. A.Einstein

so kann hardware kommen was will,damit lässt sich so ziemlich alles kühlen.

das glaube ich dir auf`s Wort

hehe

Niemand versteht mich,aber jeder mag mich. A.Einstein

Liebhaberei dann, den nötig ist das beim RIIE eher nicht.
Selbst als ich mit 5GHz geprimelt habe waren die Lüfter Prinzip überflüssig vor dem Board

aha gut zu wissen,thx.
da bei mir das board kopfüber verbaut ist im lian li,dachte ich das ist für die heatpipe nicht so gut. temps von nb und sb sind so knapp 70grad. hab derzeit einen gehäuselüfter vors board gebaut,da sinds gleich c.a 17 grad weniger. oc hab ich noch kaum,derzeit auf 4x3,2ghz(i7 920). wieviel möglich ist,daß werd ich noch testen. möchte halt ein rockstable 24h/7 tage setting erreichen.

Niemand versteht mich,aber jeder mag mich. A.Einstein

Fusionblock wenn schon WaKü vorhanden ist. Dann brauchst nicht mehr rumtüfteln

aber jetzt werd ich sicher noch einige wochen warten,bevor ich die Garantie vom board riskiere.

Niemand versteht mich,aber jeder mag mich. A.Einstein

Ist beim Fusionblock nicht nötig die Garantie zu riskieren.
Beispiel http://geizhals.at/eu/a476206.html
Kommt anstatt des auf der NB mit zwei Schrauben befistigten Kühlers drauf.

Weniger Ärger bei Verschlauchung, kein Garantieverlust etc. das es von Asus vorgesehen ist dort einen Kühlblock anzubringen.

oh,das sieht interessant aus thx. dachte da muss man immer komplett demontieren.

Niemand versteht mich,aber jeder mag mich. A.Einstein

eine frage noch dazu? ist da ein wärmeleitpad oder eine paste besser,wenn man den fusion block montiert?

Niemand versteht mich,aber jeder mag mich. A.Einstein

wenn es dir um die Wärmeleitfähigkeit geht, ist eine WLP dem Pad vorzuziehen. Pads verwendet man um Höhenproblemen sicher aus dem Weg zu gehen, das Pad kann sich leicht zusammendrücken und es ergibt sich ein sicherer Kontakt mit dem Bauteil. Aber generell würde ich nach Möglichkeit eine WLP verwenden.

danke, aber ich würd gern wissen wie es konkret beim rampage II Extreme ausschaut,wenn man den fusion block montiert ,was sich darunter verbirgt. sprich der kühler kommt auf die heatpipe,ohne den kompletten orig. kühler zu demontieren. so erspart man sich ein komplettes set zu kaufen,und die garantie bleibt auch erhalten.

Niemand versteht mich,aber jeder mag mich. A.Einstein

ich würd gern wissen wie es konkret beim rampage II Extreme ausschaut

keine Ahnung, ich habe dieses Board nicht...

Edith: Sorry, ich dachte du fragst mich

26.11.2009, 07:45 Uhr - Editiert von Geri_65, alte Version: hier

gg,kein problem. hab mal den fusion block bestellt http://geizhals.at/eu/a476206.html

Niemand versteht mich,aber jeder mag mich. A.Einstein

is ja ur fad bei mir is alles wassergekühlt.

hähä
.
AMD Phenom II X4 955 + HD4870 @ wakü
Asus M3A32Deluxe + KHX8500D2K2/4G*2 @ wakü
FTM28GX25H + ST9500325AS
LG GGW H20L + LG GSA-H62N
Enermax Liberty 500w@Silent lüfterumbau
mcubed t-balancer bigNG@silent
windows 7 home premium 64Bit

na ur fad ist das nicht gewesen, wenn der Umbau misslungen wär, hätte ich mir das Board nochmal kaufen können, ein bissl hab ich schon gezittert. Ich denke das Bild oben von den Fräsarbeiten spricht für sich

aber ich gebe zu, RAM Kühler hab ich auch überlegt. Vielleicht kommt das noch!

Wasserkühler mit Wärmeleitkleber?

Wasserkühler mit Wärmeleitkleber?

eine andere Montagemöglichkeit gab es nicht. Schon klar, der Kleber hat nicht einen so guten Wärmeleitwert als Paste. Aber ob ich jetzt 3 Grad verliere ist mir wurscht. Der Härtetest bei +20% OC (4 x 3,7 GHZ) und eine Stunde Vollgas war mit 53 konstanten Grad gemäß Everest erfolgreich. Das sind am Kühlblech gemessene 37 Grad gewesen. Ich finde das echt okay. Und tauschen in dem Sinn kann man da eh nix mehr, ausser es gäbe mal einen kompletten Chipsatzkühler für dieses Board, was aber lt. KTC Cooling eher unwahrscheinlich ist.

Ich mach mir bei Kleber nur immer Sorgen ob das hält. Zumal gerade bei einem Wasserkühler ja nicht nur das Gewicht des Kühlkörpers, sondern auch Schläuche und Wasser mitgetragen werden, und das ganze System steht unter Druck...

Ich glaube ich könnte da nicht ruhig schlafen, selbst wenn der Kleber wirklich bombenfest ist. Ich vermeide das Klebezeug wie die Pest, Schrauben sind mir lieber.

Daher Respekt für diese Modifikation.

okay, dein Einwand ist berechtigt. Sollte der Kleber nicht halten, würde wahrscheinlich die NB abrauchen. Deswegen habe ich auch versucht die Schläuche soweit wie möglich spannungsfrei zu verlegen. Inzwischen bin ich auch - was dieses Thema betrifft - gescheiter geworden, erst nachdem ich alles fertig hatte, habe ich den Trick entdeckt die Schläuche in der gewünschten Form kurz zu kochen (dann bleibt der Radius spannungsfrei). Den Klebevorgang selber habe ich sehr genau durchgeführt, die Teile waren mit einer Zwinge zusammengespannt und konnten lange genug aushärten. Die größte Belastung kommt imho nicht im Betrieb vor, sondern bei der Montage der Anschlüsse und der Schläuche. Und da hat sie bombenfest gehalten.

Aber ich werde was anderes machen, ich montiere fix auf dem restlichen Sockel der NB einen Tempfühler mit einer Notabschaltfunktion des ganzen Systems, das ist kein Problem dank der Aquaero.

eines noch, ich hab gestern beim zocken die Leistung der Wakü hochgefahren (bis jetzt lief sie nur auf 30% ihrer Möglichkeiten). Bei 100% WaKü kann ich sowohl Prozessor als auch Northbridge unter 50 Grad bei Last halten, und das bei einem Overclock von 20% FSB (alle Werte gem. Everest) Die Wassertemp blieb bei 33 Grad. Ist doch ganz okay, oder!?!

btw, schade eigentlich dass sich niemand mit Vergleichswerten einer luftgekühlten NB mit identen Board meldet.
