Mein Problem: ich muß immer wieder mit Lasten über 2 eklige, weil sehr schmale und steile Stufen.
Ich will jetzt eine Rampe bzw eine Brücke bauen, um da drüber zu kommen:

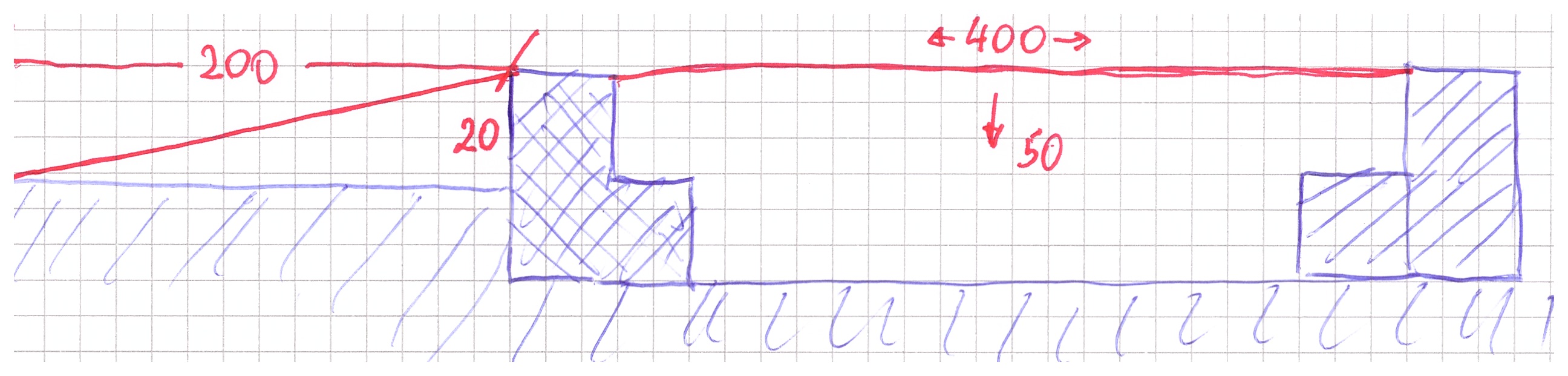

http://666kb.com/i/dndhstlx6pjnexqtc.jpg
die roten Teile sind die, die ich bauen will!
ich komme von links, will mal mit der (maximal 2m langen) Rampe auf die 1.Stufe und dann über die 4m lange "Brücke" rüber zur 2.Stufe. Ab dann gehts wieder gerade weiter.

Bauen wollte ich das als Doppelleiterrahmen, weil die Konstruktion soll zum sicheren und bequemen drübergehen mindestens 80, besser 100cm breit sein.

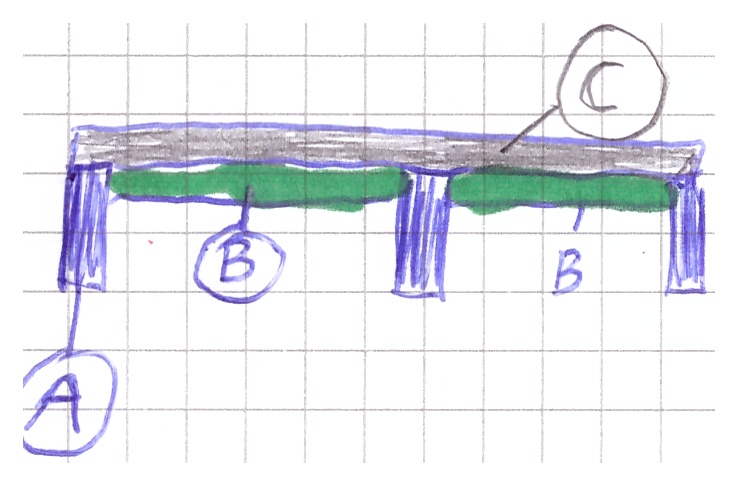

http://666kb.com/i/dndhx17sovg049gjk.jpg
also rechts, mitte und links je eine Längsträger (A) mit dazwischen kurzen Querstreben (B), darüber eine Stahlplatte (C) in 2mm und darauf ein rutschfester Belag.

Was ich jetzt brauch:
Ich geh da drüber, auch mit einer Sackrodel und Last. Maximalbelastung sag ma mal 150-170kg.

Wie dick müssen diese Längsträger sein, damit das hält? Ich dachte an Formrohr 50*20/2mm (Stahl). Oder geht dünner? Macht eine Mittelstütze Sinn? Oder 2?

Wär alles kein Problem, ich möcht es halt nur so stabil wie nötig und so leicht (=billig) wie möglich.

Ich hab nur von (Bau)Statik absolut keine Ahnung und Dr. Google liefert mir zwar onlinerechner für Statik, aber für die bin ich schlichtweg zu blöd.

Hat wer eine Lösung für mich? Bitte Hilfe!
Danke!

mfg
AVS

kann den bitte wer rufen?

ACHTUNG, mit RIESENbild (AVS_reloaded am 09.10.2017, 13:04:29)

Re: husch-Pfusch-Statik für Arme

(Thunder am 09.10.2017, 14:06:20)

Re: husch-Pfusch-Statik für Arme

(ConTen am 09.10.2017, 15:00:46)

Re: husch-Pfusch-Statik für Arme (Schnutz am 09.10.2017, 15:01:40)

Re: husch-Pfusch-Statik für Arme

(Nomade1 am 09.10.2017, 15:08:09)

Re(2): husch-Pfusch-Statik für Arme (AVS_reloaded am 09.10.2017, 16:16:25)

ja sowas; beim hornbach (oder jedem anderen baumarkt) gibts auch hochverdichtete spanplatten die relativ viel aushalten; nachteil - sind durch die hohe verdichtung auch relativ schwer. (wennst das konstrukt oft wegräumen willst).

am günstigsten und einfachsten: dokaplatten und aus bauholz stützen. zum schutz gegen witterung kannst es ja streichen.

die stützen kannst zum testen der durchbiegung einfach mal nur darunterlegen und den optimalen abstand ermitteln.

state-of-the-art wäre natürlich einen alurahmen konstruieren (mit alustützen) und oben drauf eine dünnen mfd-platte. wennst die entsprechenden metallbearbeitungsmaschinen nicht hast dann vergiss es.

Re(4): husch-Pfusch-Statik für Arme (AVS_reloaded am 09.10.2017, 18:35:52)

Re(3): husch-Pfusch-Statik für Arme (xxmaxl am 11.10.2017, 09:15:16)

Re: husch-Pfusch-Statik für Arme (Paulas_Papa am 09.10.2017, 15:42:05)

Re(2): husch-Pfusch-Statik für Arme (AVS_reloaded am 09.10.2017, 16:17:40)

Re(3): husch-Pfusch-Statik für Arme (Paulas_Papa am 09.10.2017, 16:19:36)

Re(4): husch-Pfusch-Statik für Arme (AVS_reloaded am 09.10.2017, 16:24:29)

Re: husch-Pfusch-Statik für Arme (LZ am 09.10.2017, 16:05:20)

Re(2): husch-Pfusch-Statik für Arme (AVS_reloaded am 09.10.2017, 16:10:04)

Re(3): husch-Pfusch-Statik für Arme (LZ am 09.10.2017, 16:40:00)

Re(4): husch-Pfusch-Statik für Arme (Nomade1 am 09.10.2017, 17:49:40)

Re: husch-Pfusch-Statik für Arme (_mukl_ am 10.10.2017, 12:48:55)

Re(2): husch-Pfusch-Statik für Arme (AVS_reloaded am 10.10.2017, 15:58:22)

Re(3): husch-Pfusch-Statik für Arme (_mukl_ am 10.10.2017, 16:14:47)

Re(4): husch-Pfusch-Statik für Arme (AVS_reloaded am 10.10.2017, 17:22:49)

Re(4): husch-Pfusch-Statik für Arme (AVS_reloaded am 01.11.2017, 13:16:37)

Re(5): husch-Pfusch-Statik für Arme (Srgb am 01.11.2017, 18:31:57)

Re(5): husch-Pfusch-Statik für Arme (_mukl_ am 17.11.2017, 12:01:33)

Re: husch-Pfusch-Statik für Arme (User284 am 10.10.2017, 13:56:18)

Re: husch-Pfusch-Statik für Arme (bluesmobil am 10.10.2017, 17:58:41)
